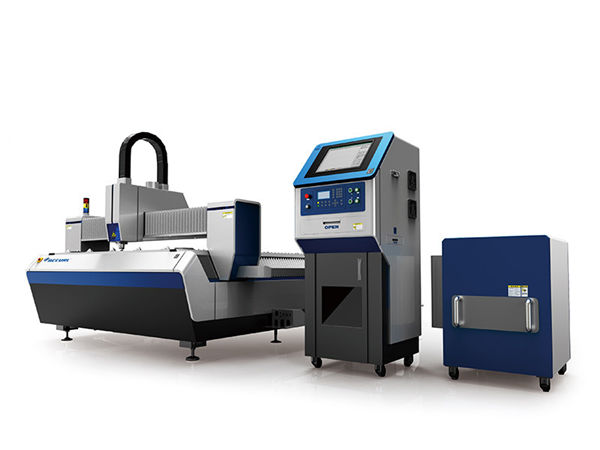

machine de découpe de tôle cnc / machine à couper les tubes

détails du produit

Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 40GP
Délai de livraison: 30 jours
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union

Description détaillée du produit

Application::	Tout le matériel en métal	Épaisseur de coupe:	SS jusqu'à 12mm, MS jusqu'à 22cm
Type de laser ::	Laser à fibre d'origine importé	CNC ou pas:	Oui
Largeur Min. Ligne:	0.1mm	Format graphique supporté ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Accélération maximale:	1,0 G	Précision répétée ::	+/- 0.03mm
Température de fonctionnement ::	0 ° C-45 ° C	Mode de refroidissement:	Eau froide
Poids (kg):	8600	Tension::	AC380V ± 10% 50HZ (60HZ)
Zone de coupe:	3000x1500mm	Produit:	Découpeuse de tôle de commande numérique par ordinateur / machine de coupeur de tube

Avantage de laser machine à fibre

1) La découpe au laser à fibre est le processus le plus rapide pour les tôles minces.
2) Une qualité de surface «nette» est obtenue.
3) Les matériaux réfléchissants comme l'aluminium, le cuivre et le laiton peuvent être coupés facilement.
4) Le coût du processus de fabrication des pièces est très faible.
5) peu ou pas de coûts de maintenance.
6) Le coût des pièces consommables est faible. Les seules pièces à remplacer sont les buses, la céramique et les verres de protection sur de longues périodes. Il n'y a pas d'autres coûts consommables.
7) La durée de vie du résonateur est supérieure à 100 000 heures de travail.
8) Le système en boucle fermée à double vis à billes et le système CNC importé de type ouvert garantissent une haute
précision et efficacité de travail élevée lors de la coupe à grande vitesse.
9) Collocation standard du laser à fibre de 2KW et du laser à fibre optionnelle de 500W à 4000W
Colocalisation standard du laser à fibre 500W et de la fibre optionnelle 1000W IPG ou N-light.
Faibles coûts d'exploitation et de maintenance. Obtenez un retour sur investissement et une maximisation des revenus à long terme.
10) La conception du boîtier est conforme à la norme CE pour un traitement fiable et sûr.
Le changeur de palette est pratique pour le chargement et le déchargement de matériel, améliorant ainsi l'efficacité.
La structure ouverte est facile et pratique pour le chargement et le déchargement de matériel.
Le dispositif de collecte des tiroirs facilite la réception des documents.
11) Vise à couper à haute vitesse, le corps de la machine soudée renforcée après 2 fois de processus de vieillissement, assurant une précision à long terme et une stabilité des performances.

Caractéristiques principales de la machine de découpe laser à fibre

1) Adoptant la source de laser de renommée mondiale Allemagne Fibre Dlaser et la tête de découpe USA Laser Mech
Dynamic Focus System, il peut couper et perforer différents types de matériaux métalliques avec une grande précision
et haute vitesse.
2) Le laser étant transmis par fibre, il n’est pas nécessaire de procéder à une maintenance ni d’ajuster le chemin optique du laser.
Cela réduit considérablement le taux de pannes des machines et prolonge la durée de vie.
3) La zone de découpe de grand format répond aux exigences de différents types de traitement des métaux.

spécification

Source laser	Fibre
Plage de coupe (L * W)	3000 mm × 15000 mm
Course de l'essieu Z	250 mm
Max. vitesse de positionnement	120 m / min
Essieu X, Y Max. accélérer la vitesse	1,0 G
Forme de refroidissement	Eau froide
Longueur d'onde laser	1070nm
Puissance de sortie de la source laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Optionnel)
Min. espace de coupe	≤ 0,1 mm
Précision de positionnement des essieux X, Y et Z	± 0,03 mm
Précision de positionnement répétée des essieux X, Y et Z	± 0,01 mm
Épaisseur du matériau de coupe (selon le matériau)	0,2 - 25 mm
Modèle de pilote	Moteur servo importé
Puissance requise	380V, 50/60 Hz
Température de fonctionnement	0-45
Temps de travail continu	24 heures
Poids de la machine	Environ 8600 Kgs
Niveau de protection total de l'alimentation	IP54

Table de référence d'épaisseur de coupe

Puissance laser	Max épaisseur de coupe
Puissance laser	Acier au carbone (mm)	Acier inoxydable (mm)	Aluminium (mm)	Laiton (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Paramètre ci-dessus pour référence seulement

Industries d'application

Convient pour la technologie aérospatiale, la construction aéronautique, la fabrication de fusées, la fabrication de robots, la fabrication d'ascenseurs, la construction navale, la découpe de tôles, les meubles de cuisine, les composants électroniques, les pièces pour véhicules automobiles, les tuyaux de refroidissement et de ventilation, la signalisation, l'industrie du traitement de pièces métalliques et autres

Images détaillées

	Prénom:Corps de la machine et accessoires a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation. Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles. c.haute qualité garantit sa durabilité et un entretien plus facile.
Prénom:Moteur servo AC & pilote Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.
	Prénom:Guides linéaires de précision Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.
Prénom:Tête de coupe La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.
	Prénom:Source laser vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

Prénom:Corps de la machine et accessoires

a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation.
Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles.
c.haute qualité garantit sa durabilité et un entretien plus facile.

Prénom:Moteur servo AC & pilote

Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.

Prénom:Guides linéaires de précision

Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.

Prénom:Tête de coupe

La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.

Prénom:Source laser

vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

Entraînement

1.La vidéo de formation et le manuel d'utilisation en anglais seront proposés pour l'installation, l'utilisation, la maintenance et le dépannage, et les guides techniques seront proposés par courrier électronique, fax, téléphone / Whatsapp / skype //, etc., lorsque vous vous rencontrerez. quelques problèmes d'installation, d'utilisation ou de réglage.

2.Votre entreprise peut faire appel à un technologue venu notre usine pour apprendre les bases du matériel et des principes de fonctionnement, temps de formation suffisant sur environ 3 à 5 jours, le contenu de la formation est le suivant:
a) formation commune au logiciel de dessin;
b) Procédures d'entraînement en marche et en arrêt;
c) L'importance des paramètres du panneau de commande et du logiciel, le réglage de la plage de paramètres
d) nettoyage de base et entretien de la machine;
e) Dépannage matériel commun;
f) Précaution de fonctionnement.
Service de formation d'instruction 3.Door-to-door. les frais de visa, de voyage et d'hébergement sont à la charge du client. Il est préférable de faire appel à un traducteur pour nos deux ingénieurs pendant la période de formation. Temps de formation: 3-5 jours.

Emballage et expédition

1.Notre caisse en bois correspond au traitement de fumigation. L'inspection du bois n'est pas nécessaire, ce qui permet d'économiser du temps d'expédition.
2.Toutes les pièces de rechange de la machine étaient recouvertes de matériaux souples, principalement à base de laine perlée.
Nous évitons tous les dommages pouvant survenir pendant le processus de livraison. Ensuite, nous recouvrirons le film de plastique hermétiquement de manière étanche, en veillant à ce que les matériaux souples couverts ne soient pas endommagés, en évitant également la résistance à l'eau et à la rouille.
3.Le dernier cas est un coffret en bois avec coffrage fixe.
4.Le fond de la caisse en bois a une prise en fer ferme, pratique pour la manutention et le transport.
