détails du produit
Description détaillée du produit
Nom du produit: | Découpeuse de laser de fibre de plat et de tubes | Type de laser: | Fibre Laser |
---|---|---|---|
Puissance du laser: | 500w/800w/1000w/2000w/4000w | Taille de travail: | 3000 * 1500mm |
Garantie: | 12 mois | Service après-vente: | Service d'ingénieurs à l'étranger |
Poids: | 3000 kg | Logiciel de contrôle: | Cypcut |
CNC ou pas: | OUI | Matériau applicable: | Matériau métallique |
Description des produits
One Machine, Dual Use, peut couper un tube et une plaque de métal en une fois
RL3015 laser tube cutting is specifically designed for manufacturers who care about high-quality products and tube cutting. Fully protective cover is able to keep the operators out of the damage of laser beam. Easy usage, maintenance and service have been achieved by the high-tech of fiber lasers. Rack & Pinion, Guide Linear and Auto motor have assured our high acceleration. All components, from globally recognized brands, are able to add more value to your company. We have been always striving to serve quality, performance and efficiency to our clients.
Principales caractéristiques
Compact design facilitating a wide variety of applications.
CNC with laser control function.
Resonator with reflective sensors.
Simple program for pieces and cutting plans with automatically adapted feed speed and power output for each piece, using CNC.
Highly dynamic equipment.
Rigidity: high strength transfer due to stability of construction.
Durability: enclosed drivers.
Accessibility: spare parts service
Paramètres techniques
Source laser: source laser à fibres Maxphotonics
Fiber laser power : 500W, 800W, 1000W, 1500W, 2000W, 3000W 4000W (Optional)
Taille de travail: 3000 * 1500mm
Précision de positionnement X et Y: + -0.05mm
Mode de transmission: importation engrenages et engrenages de haute précision en Allemagne Atlanta avec une machine de découpe laser à double entraînement
Zone de coupe | 3000mm / 6000mm |
Puissance laser | 500 - 3KW Fibre |
Interface logicielle | Inclus avec tour de contrôle PC |
Capacité matérielle | métaux et certains acryliques sombres |
Type de moteur | Servomoteurs à vis à billes |
Connectivité Laser / PC | Connexion USB |
Source de courant | 380V trois phases |
garantie | 2 ans (comprend les pièces et la puissance laser) |
Classe | Laser de classe 4 |
Diamètre du tuyau et du tube | -20-Φ200mm |
Longueur du tuyau et du tube | 6000mm |
Route de l'axe X | 300mm |
Route de l'axe Y | 6500mm |
L'angle de rotation de l'axe W | n * 360 ° SANS LIMITES |
Repositionner la précision de l'axe X / Y | ± 0.02mm |
Max vitesse de rotation de l'axe W | 80 tours / minute |
Max vitesse de déplacement de l'axe X | 50m / min |
Max vitesse accélérée de l'axe X | 1.2G |
Max vitesse accélérée de l'axe Y | 0.6G |
La forme du mandrin | Double mandrin pneumatique |
Max chargement | 400 kg |
Taille | 10000 * 1800 * 2300mm |
Poids de la machine entière | 5000 kg |
Configuration du moteur | X: 850W / Y: 3000W / W: 3000W |
Détails de la machine
1. Tête laser Allemagne Precitec / Swiss Raytool, suiveur automatique de hauteur de mise au point en option.
2. Maxphotonics fiber laser generator, 500W, 800W, 1KW, 2KW, 3KW, 4KW Optional
3. Système de moteur servo japonais Yaskawa.
4. Rail de guidage linéaire Taiwan HIWIN.
5. Système de contrôle Cypcut.
6. MEILLEUR Allemagne Atlanta à double crémaillère.
7. Réducteur Allemagne Neugart. utilise ci-dessous:
3. Principaux fabricants, Chine Jinan G.Weike, meilleur prix et qualité, avec certificats CE, FDA et ISO
4. Épaisseur de coupe de fibre 1mm, 1.5mm, 2mm, 3mm, 5mm, 6mm, jusqu'à 20mm
5. Découpeuse de laser de fibre de tuyau de tube RL3015, 1500 * 3000mm
6. Prix pour la découpeuse de laser de fibre de commande numérique par ordinateur de tube en métal argenté d'acier inoxydable de 1000W.
Avantage de la découpeuse de laser de fibre
1. Excellente qualité de chemin: Un plus petit point laser et une efficacité de travail élevée, de haute qualité.
2. Vitesse de coupe élevée: la vitesse de coupe est 2 à 3 fois supérieure à celle de la même machine de découpe laser CO2.
3. Fonctionnement stable: adoptez les meilleurs lasers à fibre mondiale, performances stables, pièces clés pouvant atteindre 100 000 heures;
4. Rendement élevé pour la conversion photoélectrique: Comparez avec la machine de découpe laser CO2, la machine de découpe laser à fibre a une efficacité de conversion photoélectrique trois fois supérieure.
5. Faible coût: économiser de l'énergie et protéger l'environnement. Le taux de conversion photoélectrique peut aller jusqu'à 25-30%. Faible consommation d'électricité, elle ne représente qu'environ 20% à 30% de la machine de découpe laser CO2 classique.
6. Faible entretien: la transmission par ligne à fibres optiques ne nécessite aucun reflet de la lentille, évite les coûts de maintenance;
7. Opérations faciles: transmission par ligne à fibres, aucun ajustement du chemin optique.
Application du produit

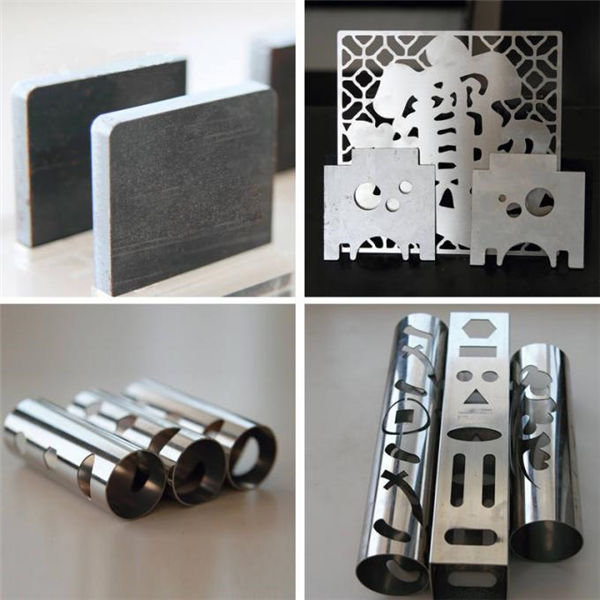

Application: Il peut couper des tuyaux, des tubes de squre et diverses coupes de tuyaux de formes spéciales.
Diamètre du tube: 20-200mm
Longueur de coupe: 6m / 4m etc
Épaisseur de coupe avec source de fibre 500W: acier inoxydable de 3mm, acier au carbone de 6mm, cuivre de 2mm, aluminium de 2mm, plaque galvanisée de 2.5mm, etc.
