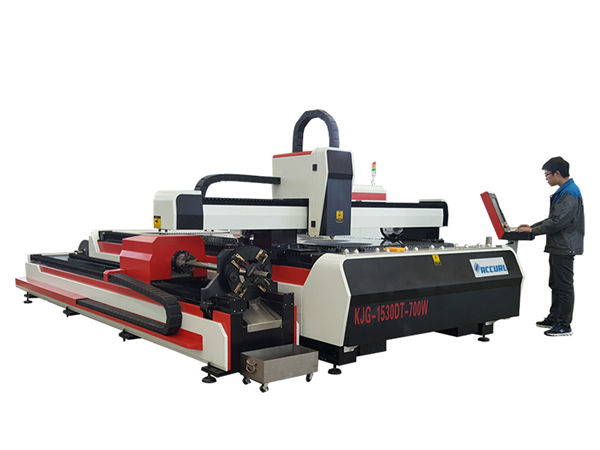

machine de découpage en métal de laser de fibre 500w 800w 1kw vitesse de 800mm / s

machine de découpage en métal de laser de fibre 500w 800w 1kw vitesse de 800mm / s

détails du produit


Certification: CE, FDA, IOS9001
Conditions de paiement et d'expédition:
Quantité minimum de commande: 1 jeu
Prix (USD
Détails d'emballage: emballage en bois standard
Délai de livraison: 30-45 jours
Conditions de paiement: T / T, Western Union, MoneyGram, L / C, D / P
Capacité d'approvisionnement: 100 ensembles par mois

Description détaillée du produit


Modèle:RL-P5050-500Puissance du laser:500W
Source laser:Max / Raycus / IpgTaille de traitement maximale:500 * 500mm // 600 * 600mm
Vitesse maximale de fonctionnement:800mm / sSystème de contrôle:Cypcut
Épaisseur de coupe matérielle:0.2-30mmAlimentation électrique:AC380V 50Hz / 5KW
Précision de positionnement:± 0.05mm / 500mmCode HS:8456110090
Paquet de transport:Carton en boisPoids:1100kg
Répétition de la précision de la position:± 0.05mm / 500mmType de laser:Fibre Laser

Matériaux d'application


L'équipement de coupe au laser à fibre convient à la coupe du métal avec tôle en acier inoxydable, tôle en acier doux, tôle en acier au carbone, tôle en acier allié, tôle en acier à ressort, plaque de fer, fer galvanisé, tôle galvanisée, plaque en aluminium, tôle de cuivre et tôle de laiton , Plaque en or, plaque en argent, plaque en titane, tôle, plaque en métal, tubes et tuyaux, etc.

Paramètres de la machine pour générateur laser


ArticleParamètres
Type de laserFibre laser
Puissance500W / 1000W / 1500W / 2000W / 3000W / 4000W / 6000W
Longueur d'onde1070-1080nm
Efficacité de la conversion électro-optique25-30%
Route XYZ3025mm / 1525mm / 100mm
Matériau Epaisseur de coupe0.2-8mm
Largeur de couture0.1-0.2mm
Répéter la précision de la position± 0.05mm / 500mm
Précision de positionnement± 0.05mm / 500mm
Vitesse maximale60000mm / min
Vitesse Max.25m / min
Poids de chargement500 kg
Poids de la machine2300kg
Puissance requise220V 50Hz / 60Hz
Taille de la machine (L * W * H)4500mm * 2450mm * 1700mm

Configuration du coupeur laser à fibre


La descriptionQtéOriginalMarque
1Source laser à fibre optique (500W / 800W)1 JEUChineMAX
2Tête de découpe laser1 PCSuisseRAYTOOLS
3Lit de machine et accessoires1 JEUChine
4Commande électrique1 JEUOMRON, Schneider
5Contrôle du circuit de gaz1 JEUJaponSMC
6Rack PrécisChaque 3SETSChine
7Rail de guidage linéaire précisChaque 3SETSTaïwanPMI
8Engrenage planétaire3SETChine
9Accessoires de lit de machine1 JEUChine
10Système de découpe numérique1 JEUEtats-UnisAHEADCUT
11Ordinateur de contrôle industriel1 JEUChineAHEADCUT
12Servo de communication et pilote4SETSChine
13Unité de refroidissement1 JEUChine
14Équipement de recyclage des déchets1 JEUChine

Travaux d'équipement et exigences environnementales


Exigence




1

Alimentation: alimentation stabilisée régulée: (recommandée)

(1) tension de sortie nominale: 220 v

(2) fréquence de tension: 50 hz

(3) la stabilité de la tension biphasée + 5%

(4) le taux de réglage de la tension de sortie: <2%



2

Découpe avec gaz auxiliaire:

Air comprimé sec et propre et oxygène (O2) et azote (N2) de haute pureté, pureté égale à 99,9%.



3

Matériel de coupe

Le matériau en feuille est lisse et lisse; nettoyez la surface



4

Le dispositif d'alimentation en air comprimé

(1) la pression nominale: 14 bar

(2) Capacité: 1 m3

Théorie Paramètre de coupe


Puissance (W)MatérielÉpaisseur (mm)Vitesse de coupe (m / min)Gaz
800Acier inoxydable18-9N2
25-6N2
31.8-2N2
41.2-1.3N2
800Acier au carbone18-10O2
24-5O2
32.8-3O2
41.4-1.8O2
51.2-1.5O2
60.9-1.1O2
80.6-0.7O2
Puissance (W)MatérielÉpaisseur (mm)Vitesse de coupe (m / min)Gaz
500Acier inoxydable16-8N2
22-2.2N2
30.6-0.8N2
500Acier au carbone17-8O2
23.5-4O2
32.8-3.2O2
41.3-1.5O2
50.9-1.1O2
60.6-0.7O2
