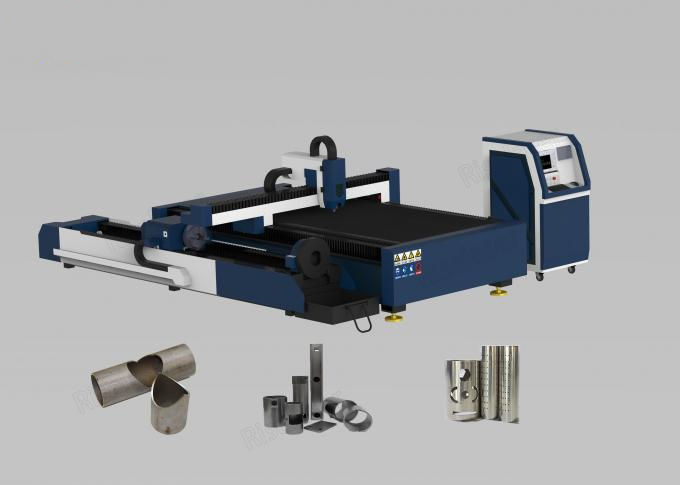

machine de découpage en métal de laser de fibre de dispositif rotatoire

machine de découpage en métal de laser de fibre de dispositif rotatoire

détails du produit


Certification: ISO9001: 2008
Conditions de paiement et d'expédition:
Quantité minimum de commande: 1
Prix: NÉGOCIATION
Détails d'emballage: caisse en bois
Délai de livraison: 14 jours
Conditions de paiement: Western Union, T / T
Capacité d'approvisionnement: 2000 UNITS

Description détaillée du produit


Nom du produit:Machine de découpe laser à fibreType de laser:Fibre Laser
Application laser:Découpe au laserMatériel d'application:Métal
Zone de travail:3000 * 1500mmCNC ou pas:Oui
Mode de refroidissement:Eau froide

Description des machines de découpe laser


La machine de découpe laser pour fibres et tubes à fibres entières comprend une machine-outil, des pièces de mouvement, des pièces de commande d'équipement électrique et d'autres pièces d'assistance. Via le système de commande pour faire fonctionner les pièces de mouvement à trois axes, il peut donc conduire à une tête de découpe laser à fibre pour réaliser un déplacement stable, précis et à grande vitesse; Les axes X et Y adoptent par importés avec l'emballage d'origine la haute qualité et la précision, le rail de guidage linéaire HIWIN, la table de travail adopte un tuyau carré pour souder la machine dans son ensemble, un traitement de recuit de détente, la charge maximale de la mesa pourrait atteindre 500 kg. a un roulement à billes universel, un dispositif de serrage périphérique mis en place, un dispositif anti-poussière entièrement intégré, un capteur photoélectrique et d'autres éléments de positionnement précis assurant la précision de la transmission.

Avantage


1. Contrôleur avec un système d'exploitation à écran tactile, facile à utiliser.

2. Les refroidisseurs d'eau haute puissance 3HP permettent de maintenir la tête laser toujours à une température de travail agréable.

3. 500-1500W de source laser à fibre Maxphotonics et le taux de conversion photoélectrique est élevé.

4. Sélection de têtes de coupe au laser à mise au point automatique (capteur en métal) de marques bien connues aux Etats-Unis, avec une sensibilité élevée, une bonne stabilité.

5. Le servomoteur et l'entraînement japonais améliorent la vitesse de coupe et la stabilité.

6. Combinaison du mouvement de la balle et du système d’alimentation.

Paramètre technique


ArticleParamètre
Type de laserFibre laser
Longueur d'onde1070-1080nm
Efficacité de la conversion électro-optique25-30%
Route XYZ3025mm / 1525mm / 100mm
Largeur de couture0.1-0.2mm
Répéter la précision de la position± 0.05mm / 500mm
Précision de positionnement± 0.05mm / 500mm
Vitesse maximale60000mm / min
Vitesse Max.0,8 g
Poids de chargement500 kg
Poids de la machine2300kg
Puissance requise220V 50Hz / 60Hz
Taille de la machine (L * W * H)4500mm * 2450mm * 1700mm

Champs appliqués de machine de découpe laser


La découpeuse pour tubes métalliques est professionnelle car elle varie selon le tube et la tôle.
Matériau de coupe: acier inoxydable, acier au carbone, acier doux, fer, acier galvanisé, acier au titane, acier au silicium, laiton, aluminium, alliage de titane, laiton, cuivre, argent, or, etc.

Exemple d'affichage
