Machine de découpage industrielle laser 1000w haute précision à faible bruit pour la coupe en acier au carbone

Machine de découpage industrielle laser 1000w haute précision à faible bruit pour la coupe en acier au carbone

détails du produit


Certification: CE / FDA / ISO
Conditions de paiement et d'expédition:
Quantité minimum de commande: 1 SET
Prix: USD Négociable
Détails d'emballage: boîte en bois contreplaqué avec ceinture en métal
Délai de livraison: 15 - 30 jours de travail
Conditions de paiement: T / T, L / C, Western Union, MoneyGram
Capacité d'approvisionnement: 2000 unités par an

Description détaillée du produit


Type de laser:Fibre LaserZone de coupe:1500 * 3000mm
Mode de refroidissement:Eau froideApplication:Découpe de matériaux métalliques
Tension de travail:380V / 50HzTable de travail:Table de lame
État:NouveauPuissance du laser:1000W
Charge de travail maximale:1000 kgPrécision de positionnement:± 0,05 mm
Chemin de l'axe Z:100mmLa fréquence:50 / 60Hz
Vitesse de coupe:AjustableLogiciel de contrôle:Cypcut

Caractéristiques de la machine de découpe laser à fibres métalliques


La machine de découpe laser haute puissance avec la plus haute précision en Chine, elle peut découper des portes en métal de grandes dimensions et parfaitement couper jusqu’à 22 mm d’acier doux, 12 mm d’acier inoxydable, 10 mm d’aluminium, 5 mm de laiton, 4 mm de cuivre et 4 mm d’acier galvanisé.
Avantage de la découpeuse de laser de tube en métal de commande numérique par ordinateur de Bodor:
1. Le moteur de commande électrique dans le dispositif rotatif ajuste la vitesse librement, vitesse rotative élevée bruyante et facile à travailler, haute précision.
2. La ligne d'intersection peut être coupée. Le meilleur choix pour la construction tubulaire.
Le dispositif de transmission 3.Imported de haute précision qui fonctionne parfaitement avec le système servo, ainsi il peut assurer la précision et l'efficacité de coupe.
4. Excellente qualité de chemin: Un plus petit point laser et une efficacité de travail élevée, de haute qualité.
5. Vitesse de coupe élevée: la vitesse de coupe est 2 à 3 fois supérieure à celle de la même machine de découpe laser CO2.
6. Fonctionnement stable: adoptez les meilleurs lasers à fibre mondiale, performances stables, pièces clés pouvant atteindre 100 000 heures;
7. Rendement élevé pour la conversion photoélectrique: Comparez avec la machine de découpe laser CO2, la machine de découpe laser à fibre a une efficacité de conversion photoélectrique trois fois supérieure.
8. Faible coût: économiser de l'énergie et protéger l'environnement. Le taux de conversion photoélectrique peut aller jusqu'à 25-30%. Faible consommation d'électricité, elle ne représente qu'environ 20% à 30% de la machine de découpe laser CO2 classique.
9. Faible entretien: la transmission par ligne à fibres optiques ne nécessite aucun reflet de la lentille, évite les coûts de maintenance;
10. Opérations faciles: transmission par ligne à fibres, aucun ajustement du chemin optique.

Paramètres de coupe de la machine de découpe laser à fibre


Paramètres de coupe de la machine de découpe laser à fibre 1000W
MatérielÉpaisseur de coupe
(mm)
Coupe
la vitesse
(m / min)
Gaz de coupePression de coupeAjutageCollimateur / Focus
Acier au carbone0.530-40Air61,5 couche unique75/125
0.820-25Air81,5 couche unique75/125
118-22Air102.0 monocouche75/125
25-6.5Oxygène3.51.2 double couche75/125
33-3.5Oxygène0.5-11.2 double couche75/125
42-2.3Oxygène0.51.2 double couche75/125
51.5-1.8Oxygène0.51.2 double couche75/125
61.2-1.4Oxygène0.51,5 double couche75/125
80.9-1.2Oxygène0.52.0 double couche75/125
100.7-0.8Oxygène0.52,5 double couche75/125
120.5-0.65Oxygène0.52,5 double couche75/125
Acier inoxydable0.530-40Azote71,5 couche unique75/125
0.822-25Azote101,5 couche unique75/125
120-23Azote121,5 couche unique75/125
26-7Azote152.0 monocouche75/125
32.5-2.8Azote182.0 monocouche75/125
40.8-1.2Azote182.0 monocouche75/125
50.6-0.8Azote182.0 monocouche75/125
Aluminium0.520-25Air / Azote81,5 couche unique75/125
0.815-18Air / Azote91,5 couche unique75/125
110-12Air / Azote121,5 couche unique75/125
23-3.5Air / Azote182.0 monocouche75/125
31-1.5Air / Azote182.0 monocouche75/125
Laiton0.522-30Azote121,5 couche unique75/125
0.813-17Azote121,5 couche unique75/125
110-12Azote151,5 couche unique75/125
22-3Azote182.0 monocouche75/125
31-1.3Azote182.0 monocouche75/125
Cuivre0.515-18Oxygène121,5 couche unique75/125
0.88-12Oxygène121,5 couche unique75/125
15-7Oxygène121,5 couche unique75/125
20.8-1.2Oxygène152.0 monocouche75/125

Avantages


1. Prend en charge différents formats d’images tels que Al, DXF, PLT, Gerber, pouvant lire les codes ISO G standard de MaterCam, type 3, logiciel d’imbrication.
2. Optimisation automatique lors de l'ouverture ou de la création d'un fichier DXF, comme supprimer des lignes répétées, fusionner des lignes connectées, reconnaître un fichier de coupe in / out et trier le fichier. L'utilisateur peut décider d'effectuer manuellement le travail ci-dessus ou laisser le contrôleur le faire automatiquement.
3. Prise en charge des fonctions d’édition d’images classiques
4. En suivant ce que vous voyez, vous obtenez ce que vous obtenez, pour définir une avance / un écart, une compensation de trait de scie, une fusion, un pont, une gravure, un écart, etc.
5. Fonction unique de prévisualisation du flux de travail de coupe.
6. Supporte le perçage segmentaire, perçage progressif, pré-perçage, perçage de puissance ,,, fixant séparément la puissance de sortie laser, fréquence, type de laser, type d'air, pression, hauteur de coupe automatique pendant le perçage et la découpe.
7. Assistance pour définir une vitesse d'entrée / sortie séparée en fonction du réglage de la puissance du laser.
8. Stockage important, permettant à l'utilisateur de sauvegarder tous les paramètres de coupe pour le réutiliser sur le même matériau.
9. Récupération du point d'arrêt, la CNC peut revenir au point d'arrêt de la découpe, permettant ainsi une découpe partielle du fichier. Il peut aller à n’importe quel point pour y commencer après un arrêt ou une pause.
10. Le même logiciel peut prendre en charge la découpe de tubes ronds et de plaques, la programmation est identique et la découpe en intersection.
11. Aidez-le à couper à la hauteur définie, à rechercher automatiquement le bord et à partir de l'extérieur de la pièce à travailler ou à le soulever lorsque la torche est sortie de la pièce.
12. Capacité d'expansion puissante, programmation de plus de 15 processus de PLC, plus de 30 processus programmables.
13. Les entrées / sorties et les alarmes sont programmables, prennent en charge la télécommande sans fil et Internet.

Paramètre technique


Zone de travail3000 * 1500mm
Contrôleur + suiveur de HeighCypcut
Source laserFibre Laser Source 1000W
Longueur d'onde1070nm ± 10nm
Tête laserOptionnel
Gear et RackAllemagne
Rail de guidageHIWIN Taïwanais
Précision de positionnement≤ ± 0.04mm
Épaisseur de coupe1-6mm
Max vitesse de coupe40000mm / min (selon les matériaux)
Tension de travailAC220V / 110V ± 10% 50HZ / 60HZ
Largeur de ligne min.≤0.12mm
TransmissionYaskawa servo 850W + réducteur FASTON
Axe zYaskawa 400W + frein
RefroidissementEau froide
StructureTube d'acier soudé par épaisseur de 10mm, portique en alliage d'aluminium
Consommation d'énergie≤ 7,5 kW

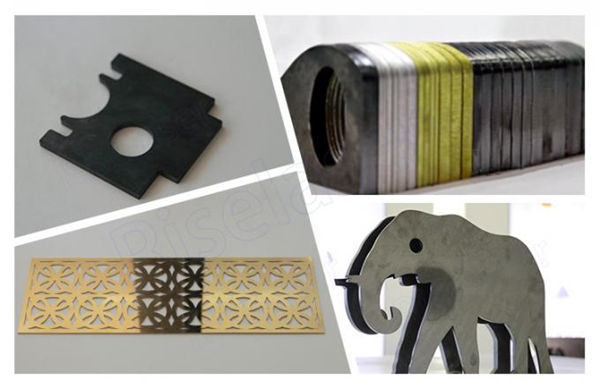

Matériaux appliqués de la découpeuse laser à fibre CW 1000W


Le coupe-fibre est principalement utilisé pour la coupe en acier au carbone, en acier doux, en acier inoxydable, en acier au silicium, en alliage d'aluminium, en alliage de titane, en tôle d'acier galvanisée, en tableau de décapage, en tôle d'aluminium-zinc, en cuivre et en de nombreux types de matériaux métalliques. C’est une machine de découpe laser à commande numérique qui peut être utilisée pour une découpe de haute précision. Il peut également être appelé machine de coupe de fibre, coupe de laser à fibre optique, coupe de laser pour le métal, coupe de fibre, coupe en acier au carbone, coupe de laser cnc.

Industrie appliquée de la découpeuse au laser à fibre


Tôle, quincaillerie, ustensiles de cuisine, pièces électroniques, pièces automobiles, verre, publicité, artisanat, éclairage, décoration, bijoux, etc.
