détails du produit
Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 40GP
Délai de livraison: 30 jours
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union
Description détaillée du produit
| Application:: | Tout le matériel en métal | Épaisseur de coupe: | Acier inoxydable jusqu'à 3mm, acier jusqu'à 5mm |
|---|---|---|---|
| Type de laser :: | Fibre | CNC ou pas :: | Oui |
| Mode de refroidissement :: | Eau froide | Logiciel de contrôle:: | Cypcut |
| Format graphique supporté :: | AI, BMP, DST, DWG, DXF, DXP, LAS, PLT | Lieu d'origine :: | Chine |
| Numéro de modèle:: | TY-3015DD | Service après-vente fourni :: | Ingénieurs disponibles pour entretenir des machines à l'étranger |
| Précision répétée :: | + -0.03mm | Température de fonctionnement :: | 0 ° C-45 ° C |
| Humidité de travail :: | 5%-95% | Source laser: | Chinois ou importé |
| Tension:: | AC380V ± 10% 50HZ (60HZ) | Zone de coupe: | 3000x1500mm |
| Produit: | Découpeuse de laser de fibre 500W pour l'acier au carbone |
Description du produit
La découpeuse de laser de fibre 500W est appliquée pour toutes les coupes en métal, particulièrement appropriée à l'acier inoxydable, à l'acier au carbone, au plat galvanisé et ainsi de suite.
Largement utilisé dans les produits en tôle, la structure métallique, les machines de précision, les pièces automobiles, les verres, les bijoux,
plaque signalétique, publicité, artisanat, électronique, jouets, emballage et autres industries
Corps de la machine
1. Corps de machine de Taiyi avec structure en acier de 8 mm, traitement thermique de 600, soudage précis, pour garantir une utilisation de 20 ans sans déformation.
2. Portique avec moulage en alliage de magnésium, stabilité élevée sans déformation, mouvement rapide.
3. Système de fumage de zonage à haute efficacité sur les deux côtés du corps de la machine, collecte de la poussière segmentée et du fumage, réduira les dommages pour le travailleur.
4. Réducteur de bride et servomoteur de précision importés, vitesse de fonctionnement rapide.
5. 70 lames et 6 barres coulissantes sur le bâti de la machine, avec des lames rapprochées pour réduire les avertissements de la machine, des barres coulissantes travaillant avec des cylindres pour charger et télécharger facilement des feuilles.
6. La boîte de chargement flexible peut être ouverte devant et des deux côtés, ce qui convient aux conditions de travail de la machine
spécification
| Source laser | Fibre |
| Plage de coupe (L * W) | 3000 * 1500mm |
| Course de l'essieu Z | 250 mm |
| Max. vitesse de positionnement | 120 m / min |
| Essieu X, Y Max. accélérer la vitesse | 1,0 G |
| Forme de refroidissement | Eau froide |
| Longueur d'onde laser | 1070nm |
| Puissance de sortie de la source laser
| 500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Optionnel) |
| Min. espace de coupe | ≤ 0,1 mm |
| Précision de positionnement des essieux X, Y et Z | ± 0,03 mm |
| Précision de positionnement répétée des essieux X, Y et Z | ± 0,01 mm |
| Épaisseur du matériau de coupe (selon le matériau) | 0,2 - 25 mm |
| Modèle de pilote | Moteur servo importé |
| Puissance requise | 380V, 50/60 Hz |
| Température de fonctionnement | 0-45 |
| Temps de travail continu | 24 heures |
| Poids de la machine | Environ 12000 kg |
| Niveau de protection total de l'alimentation | IP54 |
Matériaux appliqués
Acier inoxydable, acier au carbone, acier allié, acier au silicium, acier à ressort, plaque de galvanisation, plaque marinée, plaque de laiton, plaque de cuivre, plaque d'aluminium, etc.
Avantages de la machine de découpe laser à fibre
1. Comparez avec le laser traditionnel, le laser à fibre est plus protection de l'environnement:
2. Consommation beaucoup plus faible: efficacité de conversion photoélectrique du laser à fibre 15 fois supérieure à celle du laser traditionnel.
3. Meilleure qualité de point laser: source laser à module unique
4. Consommation réduite: les pièces de rechange sont uniquement une lentille protectrice et une buse. Consommation électrique de 6KW à 16KW avec une puissance laser différente.
5. Hautement automatisation: Adopte le contrôle numérique, nous pouvons importer des fichiers directement de CAD AUTO dans un logiciel de découpe. Tous les artefacts peuvent être coupés. De plus, il existe une fonction de composition intelligente, permettant ainsi de réduire les coûts de matières premières au maximum.
6. Efficacité de coupe élevée: En raison des propriétés de transmission du laser, la machine de découpe au laser est équipée de nombreux ensembles de banc de travail à commande numérique pour réaliser un contrôle numérique. Il vous suffit de modifier le programme CNC pour découper des formes différentes, ainsi que pour des découpes en deux dimensions et en trois dimensions.
Images détaillées
| Prénom:Corps de la machine et accessoires a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation. |
| Prénom:Moteur servo AC & pilote Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable. |
|
| Prénom:Guides linéaires de précision Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures. |
| Prénom:Tête de coupe
La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée. |
|
| Prénom:Source laser vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse |

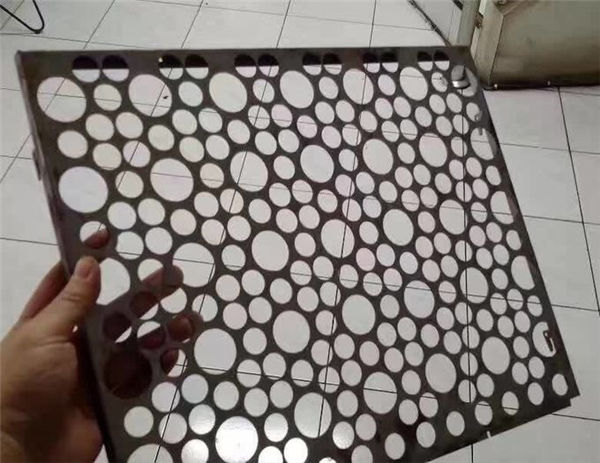

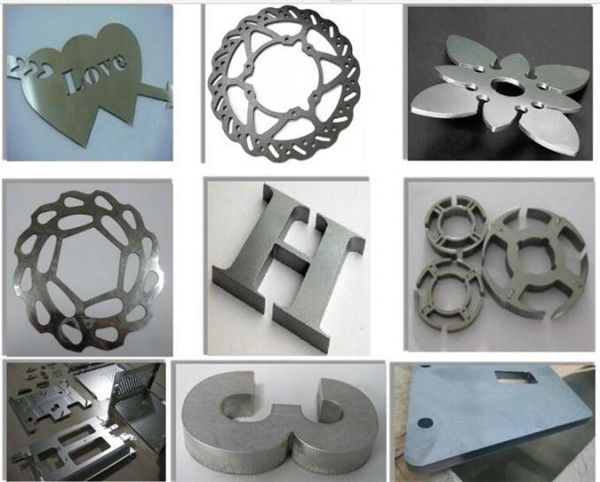

Couper des échantillons
Entraînement
Service après-vente, de la formation à l'installation de la machine (3 façons):
1.La vidéo de formation et le manuel d'utilisation en anglais seront proposés pour l'installation, l'utilisation, la maintenance et le dépannage, et les guides techniques seront proposés par courrier électronique, fax, téléphone / Whatsapp / skype //, etc., lorsque vous vous rencontrerez. quelques problèmes d'installation, d'utilisation ou de réglage.
2.Votre entreprise peut faire appel à un technologue venu notre usine pour apprendre les bases du matériel et des principes de fonctionnement, temps de formation suffisant sur environ 3 à 5 jours, le contenu de la formation est le suivant:
a) formation commune au logiciel de dessin;
b) Procédures d'entraînement en marche et en arrêt;
c) L'importance des paramètres du panneau de commande et du logiciel, le réglage de la plage de paramètres
d) nettoyage de base et entretien de la machine;
e) Dépannage matériel commun;
f) Précaution de fonctionnement.
Service de formation d'instruction 3.Door-to-door. les frais de visa, de voyage et d'hébergement sont à la charge du client. Il est préférable de faire appel à un traducteur pour nos deux ingénieurs pendant la période de formation. Temps de formation: 3-5 jours.
