machine de découpe laser à fibre cnc coupe-feuille en acier inoxydable avec table d'échange

détails du produit

Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 40GP
Délai de livraison: 30 jours
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union

Description détaillée du produit

Application::	Tout le matériel en métal	Épaisseur de coupe:	SS jusqu'à 10mm, MS jusqu'à 22cm
Type de laser ::	Fibre	CNC ou pas ::	Oui
Mode de refroidissement ::	Eau froide	Logiciel de contrôle::	Cypcut
Format graphique supporté ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lieu d'origine ::	Chine
Numéro de modèle::	TY-6020JB	Service après-vente fourni ::	Ingénieurs disponibles pour entretenir des machines à l'étranger
Précision répétée ::	+ -0.03mm	Température de fonctionnement ::	0 ° C-45 ° C
Humidité de travail ::	5%-95%	Source laser:	Chinois ou importé
Tension::	AC380V ± 10% 50HZ (60HZ)	Zone de coupe:	6000x2000mm

Description du produit

Machine de découpe laser fibre de la série JB avec capot de protection complet
Convient particulièrement à l'acier inoxydable, l'acier au carbone, la plaque galvanisée, etc.
Largement utilisé dans les produits en tôle, la structure métallique, les machines de précision, les pièces automobiles, les verres, les bijoux,
plaque signalétique, publicité, artisanat, électronique, jouets, emballage et autres industries

Caractéristiques principales de la machine de découpe laser à fibre

Corps de la machine:
1. Corps de machine de Taiyi avec structure en acier de 8 mm, traitement thermique de 600, soudage précis, pour garantir une utilisation de 20 ans sans déformation.
2. Portique avec moulage en alliage de magnésium, stabilité élevée sans déformation, mouvement rapide.
3. Système de fumage de zonage à haute efficacité sur les deux côtés du corps de la machine, collecte de la poussière segmentée et du fumage, réduira les dommages pour le travailleur.
4. Réducteur de bride et servomoteur de précision importés, vitesse de fonctionnement rapide.
5. 70 lames et 6 barres coulissantes sur le bâti de la machine, avec des lames rapprochées pour réduire les avertissements de la machine, des barres coulissantes travaillant avec des cylindres pour charger et télécharger facilement des feuilles.
6. La boîte de chargement flexible peut être ouverte à l'avant et des deux côtés, ce qui convient aux conditions de travail de la machine.

spécification

Source laser	Fibre
Plage de coupe (L * W)	6000 mm × 2000 mm
Course de l'essieu Z	250 mm
Max. vitesse de positionnement	120 m / min
Essieu X, Y Max. accélérer la vitesse	1,0 G
Forme de refroidissement	Eau froide
Longueur d'onde laser	1070nm
Puissance de sortie de la source laser	1000W / 1500W / 2000W 2500W / 3000W / 4000W (Optionnel)
Min. espace de coupe	≤ 0,1 mm
Précision de positionnement des essieux X, Y et Z	± 0,03 mm
Précision de positionnement répétée des essieux X, Y et Z	± 0,01 mm
Épaisseur du matériau de coupe (selon le matériau)	0,2 - 25 mm
Modèle de pilote	Moteur servo importé
Puissance requise	380V, 50/60 Hz
Température de fonctionnement	0-45
Temps de travail continu	24 heures
Poids de la machine	Environ 12000 kg
Niveau de protection total de l'alimentation	IP54

Table de référence d'épaisseur de coupe

Puissance laser	Max épaisseur de coupe
Puissance laser	Acier au carbone (mm)	Acier inoxydable (mm)	Aluminium (mm)	Laiton (mm)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Paramètre ci-dessus pour référence seulement

Matériaux appliqués

Acier inoxydable, acier au carbone, acier allié, acier au silicium, acier à ressort, plaque de galvanisation, plaque marinée, plaque de laiton, plaque de cuivre, plaque d'aluminium, etc.
Avantages de la machine de découpe laser à fibre
1. Comparez avec le laser traditionnel, le laser à fibre est plus protection de l'environnement:
2. Consommation beaucoup plus faible: efficacité de conversion photoélectrique du laser à fibre 15 fois supérieure à celle du laser traditionnel.
3. Meilleure qualité de point laser: source laser à module unique
4. Consommation réduite: les pièces de rechange sont uniquement une lentille protectrice et une buse. Consommation électrique de 6KW à 16KW avec une puissance laser différente.
5. Hautement automatisation: Adopte le contrôle numérique, nous pouvons importer des fichiers directement de CAD AUTO dans un logiciel de découpe. Tous les artefacts peuvent être coupés. De plus, il existe une fonction de composition intelligente, permettant ainsi de réduire les coûts de matières premières au maximum.
6. Efficacité de coupe élevée: En raison des propriétés de transmission du laser, la machine de découpe au laser est équipée de nombreux ensembles de banc de travail à commande numérique pour réaliser un contrôle numérique. Il vous suffit de modifier le programme CNC pour découper des formes différentes, ainsi que pour des découpes en deux dimensions et en trois dimensions.

Images détaillées

	Prénom:Corps de la machine et accessoiresa Traitement thermique à 600, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation. Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles. c.haute qualité garantit sa durabilité et un entretien plus facile.
Prénom:Servomoteur et driver AC Le servomoteur importé (axe Y entraîné par deux servomoteurs) associé au réducteur planétaire sophistiqué assure un entraînement stable, précis et fiable.
	Prénom:Guidages linéaires de précisionSystème de coupe avancé, puissance laser et mouvement d'asservissement se combinent parfaitement, système d'entraînement importé de haute précision pour engrenages et crémaillères, table de travail double échangeable, pour assurer une vitesse de traitement et une précision plus élevées.
Prénom:Tête de coupeLa tête de coupe sans contact a la fonction de suivi en hauteur automatique et d'anti-collision, ce qui améliore considérablement la vitesse de coupe, le lissage et la précision de coupe sous la même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.
	Prénom:Source laser rapide, ligne de coupe de haute précision et arête de coupe lisse

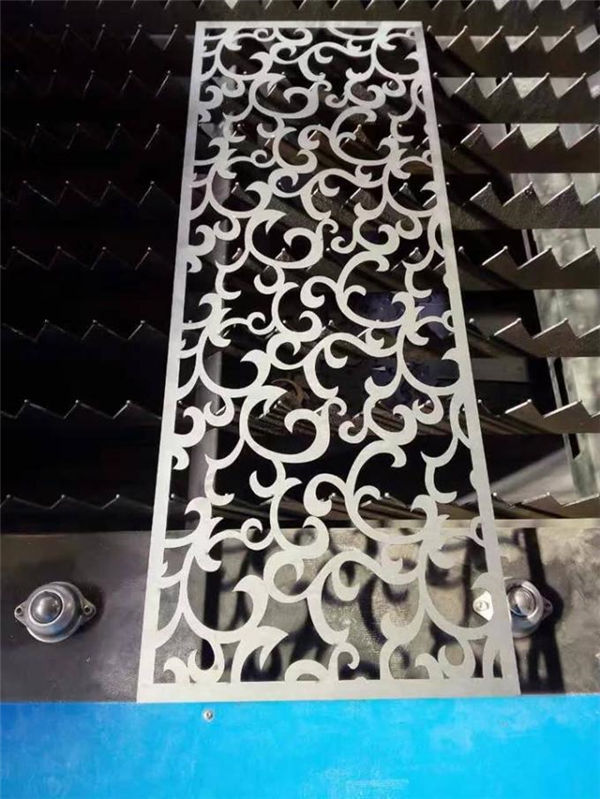

Couper des échantillons

Entraînement

Service après-vente, de la formation à l'installation de la machine (3 façons):
1.La vidéo de formation et le manuel d'utilisation en anglais seront proposés pour l'installation, l'utilisation, la maintenance et le dépannage, et les guides techniques seront proposés par courrier électronique, fax, téléphone / Whatsapp / skype //, etc., lorsque vous vous rencontrerez. quelques problèmes d'installation, d'utilisation ou de réglage.
2.Votre entreprise peut faire appel à un technologue venu notre usine pour apprendre les bases du matériel et des principes de fonctionnement, temps de formation suffisant sur environ 3 à 5 jours, le contenu de la formation est le suivant:
a) formation commune au logiciel de dessin;
b) Procédures d'entraînement en marche et en arrêt;
c) L'importance des paramètres du panneau de commande et du logiciel, le réglage de la plage de paramètres
d) nettoyage de base et entretien de la machine;
e) Dépannage matériel commun;
f) Précaution de fonctionnement.
Service de formation d'instruction 3.Door-to-door. les frais de visa, de voyage et d'hébergement sont à la charge du client. Il est préférable de faire appel à un traducteur pour nos deux ingénieurs pendant la période de formation. Temps de formation: 3-5 jours.

garantie

a) .1 Année pour la machine entière (les dommages artificiels sont négociés.).
b). Source laser 2 ans de garantie
c). Entretien à vie et fourniture de pièces de rechange
d) Formation gratuite pour le personnel des opérations. (ingénieur peut aller à l'étranger est négocié.)
