détails du produit
Description détaillée du produit
Application:: | Tout le matériel en métal | Épaisseur de coupe: | SS jusqu'à 10mm, MS jusqu'à 22cm |
---|---|---|---|
Type de laser :: | Fibre | CNC ou pas :: | Oui |
Mode de refroidissement :: | Eau froide | Logiciel de contrôle:: | Cypcut |
Format graphique supporté :: | AI, BMP, DST, DWG, DXF, DXP, LAS, PLT | Lieu d'origine :: | Chine |
Numéro de modèle:: | TY-3015DG | Service après-vente fourni :: | Ingénieurs disponibles pour entretenir des machines à l'étranger |
Précision répétée :: | + -0.03mm | Température de fonctionnement :: | 0 ° C-45 ° C |
Humidité de travail :: | 5%-95% | Gamme de coupe de tuyaux: | 20-130mmx3000mm |
Tension:: | AC380V ± 10% 50HZ (60HZ) | Zone de coupe: | La norme 3000 * 1500mm, plus grande peut être adaptée aux besoins du client |

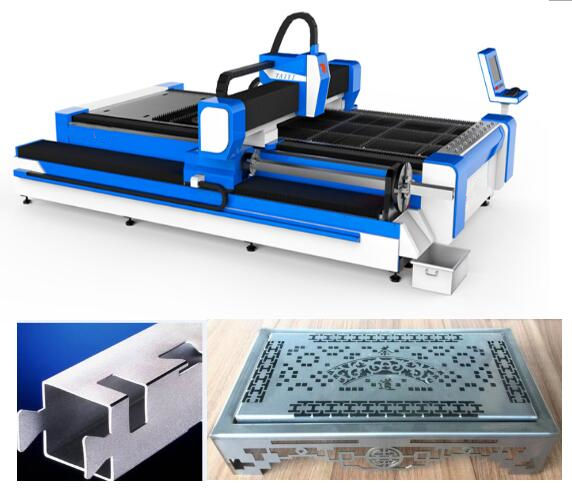

Corps de la machine
1. Corps de machine de Taiyi avec structure en acier de 8 mm, traitement thermique de 600, soudage précis, pour garantir une utilisation de 20 ans sans déformation.
2. Portique avec moulage en alliage de magnésium, stabilité élevée sans déformation, mouvement rapide.
3. Le système de fumage de zonage à haute efficacité des deux côtés du corps de la machine, la collecte de la poussière segmentée et du fumage, réduira les dommages pour le travailleur.
4. Réducteur de bride et servomoteur de précision importés, vitesse de fonctionnement rapide.
5. 70 lames et 6 barres coulissantes sur le bâti de la machine, avec des lames rapprochées pour réduire les avertissements de la machine, des barres coulissantes travaillant avec des cylindres pour charger et télécharger facilement des feuilles.
6. La boîte de chargement flexible peut être ouverte à l'avant et des deux côtés, ce qui convient aux conditions de travail de la machine.
Avantage de laser machine de découpe
1. Comparez avec le laser traditionnel, le laser à fibre est plus protection de l'environnement: | ||||||||||
2. Consommation beaucoup plus faible: efficacité de conversion photoélectrique du laser à fibre 15 fois supérieure à celle du laser traditionnel. | ||||||||||
3. Meilleure qualité de point laser: source laser à module unique | ||||||||||
4. Consommation inférieure: La consommation électrique est inférieure à 7 kW par heure. |
Analyse des coûts par heure | ||||||||||
Non. | Article | Coupe SS (1mm) | Acier de coupe (5mm) | Remarque | ||||||
1 | Électrique | 1.4USD / heure | 1.4USD / heure | 1. Si nous utilisons de l'air pour la coupe, le coût = charge électrique du compresseur d'air + électrique de la machine + consommer des pièces 2. Le coût que nous avons calculé sur la base des taxes locales à Dongguan, il existe des différences pour différents pays. 3.pour couper différentes épaisseurs, il existe différents gus | ||||||
2 | Gaz (N2 / O2) | 2 USD / heure | 1.4USD / heure | |||||||
3 | Lentille de protection, buse | 0.06USD / heure | 0.07USD / heure | |||||||
Coût total | 3.46USD / heure | 2.87USD / heure |
spécification
Modèle | TY-3015DG |
Source laser | Fibre |
Plage de coupe (L * W) | 3000 mm × 1500 mm |
Course de l'essieu Z | 250 mm |
Max. vitesse de positionnement | 120 m / min |
Essieu X, Y Max. accélérer la vitesse | 1,0 G |
Forme de refroidissement | Eau froide |
Longueur d'onde laser | 1070nm |
Puissance de sortie de la source laser
| 500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Optionnel) |
Min. espace de coupe | ≤ 0,1 mm |
Précision de positionnement des essieux X, Y et Z | ± 0,03 mm |
Précision de positionnement répétée des essieux X, Y et Z | ± 0,01 mm |
Épaisseur du matériau de coupe (selon le matériau) | 0,2 - 25 mm |
Modèle de pilote | Moteur servo importé |
Puissance requise | 380V, 50/60 Hz |
Température de fonctionnement | 0-45 |
Temps de travail continu | 24 heures |
Poids de la machine | Environ 12000 kg |
Niveau de protection total de l'alimentation | IP54 |
Images détaillées
![]()
| Prénom:Corps de la machine et accessoires a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation. |
Prénom:Moteur servo AC & pilote Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable. | ![]()
|
![]()
| Prénom:Guides linéaires de précision Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures. |
Prénom:Tête de coupe
La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée. | ![]()
|
![]()
| Prénom:Source laser vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse |
Couper des échantillons
Entraînement
Après la signature du contrat, votre entreprise peut faire appel à un technicien de notre usine pour l’acquérir des connaissances de base en matière d’équipement et d’utilisation de base, temps de formation suffisant d’environ 1 à 3 jours, le contenu de la formation est le suivant:
a) formation commune au logiciel de dessin;
b) Procédures d'entraînement en marche et en arrêt;
c) l'importance des paramètres du panneau de commande et du logiciel, le réglage de la plage de paramètres;
d) nettoyage de base et entretien de la machine;
e) Dépannage matériel commun;
f) précaution de fonctionnement,
Garantie de la machine de découpe laser de tubes et feuilles en acier inoxydable
a) .1 Année pour la machine entière (les dommages artificiels sont négociés.).
b). Source laser 2 ans de garantie
c). Entretien à vie et fourniture de pièces de rechange
d) Formation gratuite pour le personnel des opérations. (ingénieur peut aller à l'étranger est négocié.)
