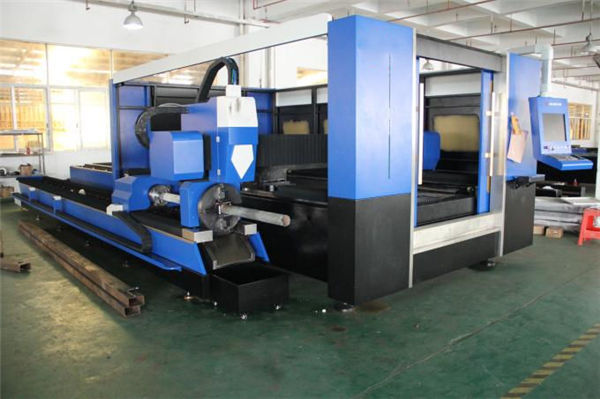

tubes et découpe de tôles dans une machine de découpe laser 700-6000w

détails du produit

Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 40FR
Délai de livraison: 30 jours pour les machines de découpe laser de tôles et de tuyaux
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union, L / C
Capacité d'approvisionnement: 50sets per month

Description détaillée du produit

Application::	Tout le matériel en métal	Épaisseur de coupe:	SS jusqu'à 10mm, MS jusqu'à 22cm
Type de laser ::	Fibre	CNC ou pas ::	Oui
Mode de refroidissement ::	Eau froide	Logiciel de contrôle::	Cypcut
Format graphique supporté ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lieu d'origine ::	Chine
Numéro de modèle::	TY-3015JBG	Service après-vente fourni ::	Ingénieurs disponibles pour entretenir des machines à l'étranger
Précision répétée ::	+ -0.03mm	Température de fonctionnement ::	0 ° C-45 ° C
Humidité de travail ::	5%-95%	Plage de traitement:	20-130mmx3000mm
Tension::	AC380V ± 10% 50HZ (60HZ)	Zone de coupe:	La norme 3000 * 1500mm, plus grande peut être adaptée aux besoins du client

Corps de la machine

1. Notre corps de machine avec structure en acier de 8mm, traitement thermique de 600, soudage précis, pour garantir une utilisation de 20 ans sans déformation.
2. Portique avec moulage en alliage de magnésium, stabilité élevée sans déformation, mouvement rapide.
3. Système de fumage de zonage à haute efficacité sur les deux côtés du corps de la machine, collecte de la poussière segmentée et du fumage, réduira les dommages pour le travailleur.
4. Réducteur de bride et servomoteur de précision importés, vitesse de fonctionnement rapide.
5. 70 lames et 6 barres coulissantes sur le bâti de la machine, avec des lames rapprochées pour réduire les avertissements de la machine, des barres coulissantes travaillant avec des cylindres pour charger et télécharger facilement des feuilles.
6. La boîte de chargement flexible peut être ouverte à l'avant et des deux côtés, ce qui convient aux conditions de travail de la machine.

Avantage de laser machine à fibre

1) Excellente qualité de faisceau: diamètre de mise au point réduit et efficacité élevée du travail, haute qualité.

2) Vitesse de coupe élevée: La vitesse de coupe est supérieure à 60 m / min.

3) Fonctionnement stable: l'adoption des lasers à fibre du monde, des performances stables, des pièces clés peut

atteindre 100 000 heures;

4) Efficacité élevée pour la conversion photoélectrique: Comparez avec la découpeuse de laser de CO2,

machine de découpe laser à fibres a une efficacité de conversion photoélectrique trois fois

5) Faible coût et faible maintenance: économisez de l'énergie et protégez l'environnement. Taux de conversion photoélectrique

est jusqu'à 25-30%. Faible consommation électrique, ce n’est que 20% à 30% du laser CO2 traditionnel

Machine de découpe. La transmission par ligne à fibres optiques ne nécessite pas de lentille, économise les coûts de maintenance;

6) Opérations faciles: transmission par ligne à fibres, aucun ajustement du chemin optique;

7) Effets optiques super flexibles: Conception compacte, exigences de fabrication faciles à flexibles.

spécification

Modèle	3015DG
Source laser	Fibre
Plage de coupe (L * W)	3000 mm × 1500 mm
Course de l'essieu Z	250 mm
Max. vitesse de positionnement	120 m / min
Essieu X, Y Max. accélérer la vitesse	1,0 G
Forme de refroidissement	Eau froide
Longueur d'onde laser	1070nm
Puissance de sortie de la source laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W / 6000W (Optionnel)
Min. espace de coupe	≤ 0,1 mm
Précision de positionnement des essieux X, Y et Z	± 0,03 mm
Précision de positionnement répétée des essieux X, Y et Z	± 0,01 mm
Épaisseur du matériau de coupe (selon le matériau)	0,2 - 25 mm
Modèle de pilote	Moteur servo importé
Puissance requise	380V, 50/60 Hz
Température de fonctionnement	0-45
Temps de travail continu	24 heures
Poids de la machine	Environ 12000 kg
Niveau de protection total de l'alimentation	IP54

Images détaillées

	Prénom: Corps de la machine et accessoires a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation. Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles. c.haute qualité garantit sa durabilité et un entretien plus facile.
Prénom:Moteur servo AC & pilote Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.
	Prénom:Guides linéaires de précision Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.
Prénom:Tête de coupe La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.
	Prénom:Source laser vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

Prénom: Corps de la machine et accessoires

a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation.
Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles.
c.haute qualité garantit sa durabilité et un entretien plus facile.

Prénom:Moteur servo AC & pilote

Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.

Prénom:Guides linéaires de précision

Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.

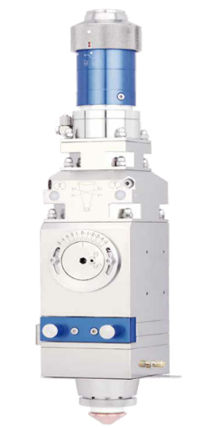

Prénom:Tête de coupe

La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.

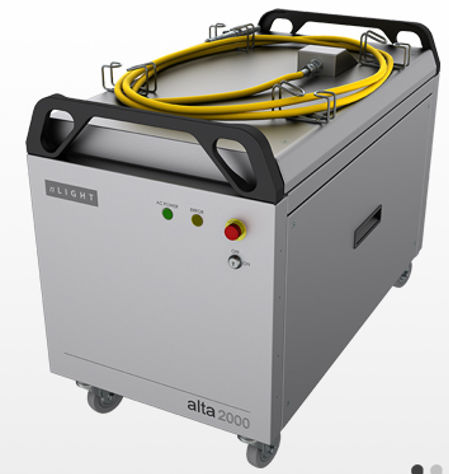

Prénom:Source laser

vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

Couper des échantillons

Entraînement

Après la signature du contrat, votre entreprise peut faire appel à un technicien de notre usine pour l’acquérir des connaissances de base en matière d’équipement et d’utilisation de base, temps de formation suffisant d’environ 1 à 3 jours, le contenu de la formation est le suivant:

a) formation commune au logiciel de dessin;

b) Procédures d'entraînement en marche et en arrêt;

c) l'importance des paramètres du panneau de commande et du logiciel, le réglage de la plage de paramètres;

d) nettoyage de base et entretien de la machine;

e) Dépannage matériel commun;

f) précaution de fonctionnement,
