machine de découpe laser fibre pour tubes et tôles

détails du produit

Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 20GP
Délai de livraison: 30 jours
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union, L / C
Capacité d'approvisionnement: 50sets per month

Description détaillée du produit

Application::	Tout le matériel en métal	Épaisseur de coupe:	SS jusqu'à 10mm, MS jusqu'à 22cm
Type de laser ::	Fibre	CNC ou pas ::	Oui
Mode de refroidissement ::	Eau froide	Logiciel de contrôle::	Cypcut
Format graphique supporté ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lieu d'origine ::	Chine
Numéro de modèle::	TY-3015DG	Service après-vente fourni ::	Ingénieurs disponibles pour entretenir des machines à l'étranger
Précision répétée ::	+ -0.03mm	Température de fonctionnement ::	0 ° C-45 ° C
Humidité de travail ::	5%-95%	Source laser:	Chinois ou importé
Tension::	AC380V ± 10% 50HZ (60HZ)	Zone de coupe:	La norme 3000 * 1500mm, plus grande peut être adaptée aux besoins du client

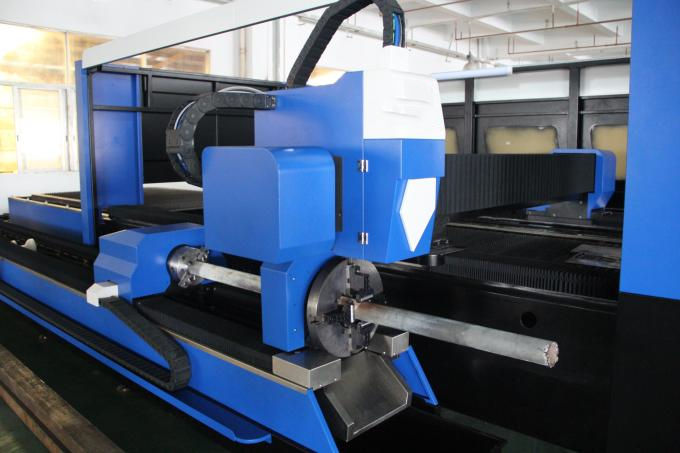

Machine de découpe laser à fibre pour tuyaux et feuilles

Corps de la machine

1. Notre corps de machine avec structure en acier de 8mm, traitement thermique de 600, soudage précis, pour garantir une utilisation de 20 ans sans déformation.
2. Portique avec moulage en alliage de magnésium, stabilité élevée sans déformation, mouvement rapide.
3. Système de fumage de zonage à haute efficacité sur les deux côtés du corps de la machine, collecte de la poussière segmentée et du fumage, réduira les dommages pour le travailleur.
4. Réducteur de bride et servomoteur de précision importés, vitesse de fonctionnement rapide.
5. 70 lames et 6 barres coulissantes sur le bâti de la machine, avec des lames rapprochées pour réduire les avertissements de la machine, des barres coulissantes travaillant avec des cylindres pour charger et télécharger facilement des feuilles.
6. La boîte de chargement flexible peut être ouverte à l'avant et des deux côtés, ce qui convient aux conditions de travail de la machine.

spécification

Source laser	IPG / Raycus / Nlight
Corps de la machine	structure de portique
Voyage de travail	Table de commande numérique à vis à billes haute précision avec dispositif d'alimentation
Max vitesse de course	80m / min-90G / min
Précision d'emplacement X / Y	0.03mm / m
Source de courant	380V 50Hz / 60Hz
Précision de localisation répétée X / Y	± 0.03mm
Température courante	0 ° C-45 ° C
Accélération Max	1,0 G
Puissance brute de la machine	<16KVA
Matériaux appliqués	Acier doux fin, acier inoxydable et autres types de tôles métalliques
Zone de coupe	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Poids total	4600KGS

Images détaillées

	Prénom:Corps de la machine et accessoires a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation. Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles. c.haute qualité garantit sa durabilité et un entretien plus facile.
Prénom:Moteur servo AC & pilote Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.
	Prénom:Guides linéaires de précision Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.
Prénom:Tête de coupe La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.
	Prénom:Source laser vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

Prénom:Corps de la machine et accessoires

a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation.
Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles.
c.haute qualité garantit sa durabilité et un entretien plus facile.

Prénom:Moteur servo AC & pilote

Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.

Prénom:Guides linéaires de précision

Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.

Prénom:Tête de coupe

La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.

Prénom:Source laser

vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

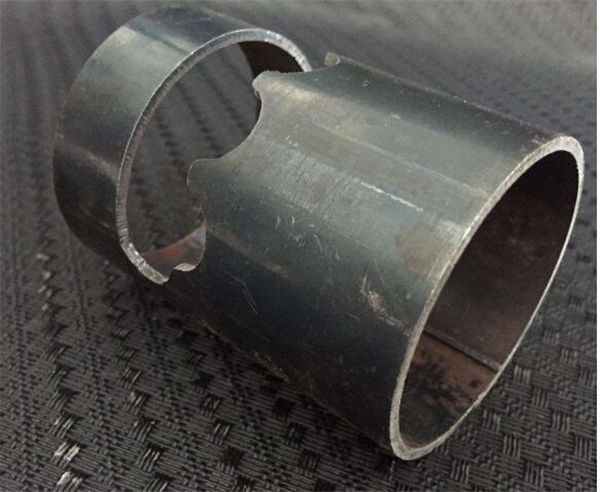

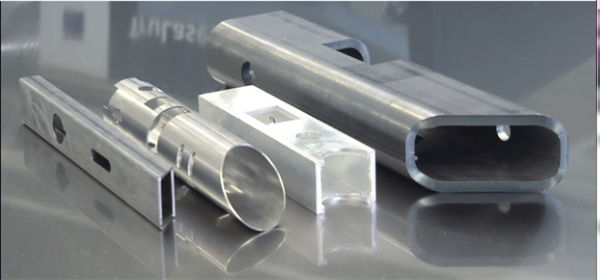

Couper des échantillons

Échantillons:

Entraînement

Après la signature du contrat, votre entreprise peut faire appel à un technicien de notre usine pour l’acquérir des connaissances de base en matière d’équipement et d’utilisation de base, temps de formation suffisant d’environ 1 à 3 jours, le contenu de la formation est le suivant:
a) formation commune au logiciel de dessin;
b) Procédures d'entraînement en marche et en arrêt;
c) l'importance des paramètres du panneau de commande et du logiciel, le réglage de la plage de paramètres;
d) nettoyage de base et entretien de la machine;
e) Dépannage matériel commun;
f) précaution de fonctionnement,

garantie

une). 1Year pour la machine entière de découpeuse de laser de pipe en métal (les dommages artificiels sont négociés.).
b) Source laser 2 ans de garantie
c) Maintenance à vie et fourniture de pièces de rechange
ré). Formation gratuite pour le personnel des opérations. (ingénieur peut aller à l'étranger est négocié.)
