machine de découpage au laser en fibre de tôle d'acier pour acier inoxydable

détails du produit

Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 40GP
Délai de livraison: 30 jours
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union
Capacité d'approvisionnement: 150sets

Description détaillée du produit

Application::	Tout le matériel en métal	Épaisseur de coupe:	SS jusqu'à 12mm, MS jusqu'à 22cm
Type de laser ::	Fibre	Fréquence d'impulsion:	1-2000HZ
Système de positionnement:	Le feu rouge	Logiciel de contrôle::	Cypcut
Format graphique supporté ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lieu d'origine ::	Chine
Numéro de modèle::	TY-6020JB	Service après-vente fourni ::	Ingénieurs disponibles pour entretenir des machines à l'étranger
Précision répétée ::	+ -0.03mm	Température de fonctionnement ::	0 ° C-45 ° C
Humidité de travail ::	5%-95%	Source laser:	Chinois ou importé
Tension::	AC380V ± 10% 50HZ (60HZ)	Zone de coupe:	6000 * 2000mm

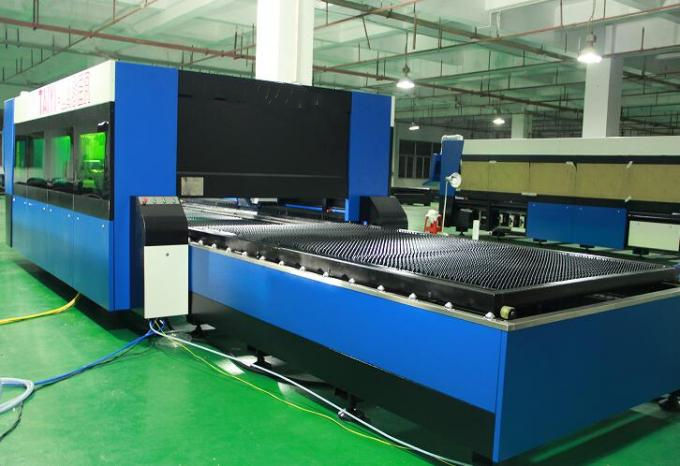

Nom du produit:	Machine de découpe laser TY-6020JB

Avantage de laser machine à fibre

1. Comparez avec le laser traditionnel, le laser à fibre est plus protection de l'environnement
2. Consommation beaucoup plus faible: efficacité de conversion photoélectrique du laser à fibre 15 fois supérieure à celle du laser traditionnel.
3. Meilleure qualité de point laser: source laser à module unique
4. Consommation inférieure: La consommation électrique est inférieure à 7 kW par heure.

Caractéristiques principales de la machine de découpe laser à fibre

Corps de la machine:
1. Corps de machine de Taiyi avec structure en acier de 8 mm, traitement thermique de 600, soudage précis, pour garantir une utilisation de 20 ans sans déformation.

2. Portique avec moulage en alliage de magnésium, stabilité élevée sans déformation, mouvement rapide.

3. Système de fumage de zonage à haute efficacité sur les deux côtés du corps de la machine, collecte de la poussière segmentée et du fumage, réduira les dommages pour le travailleur.

4. Réducteur de bride et servomoteur de précision importés, vitesse de fonctionnement rapide.

5. 70 lames et 6 barres coulissantes sur le bâti de la machine, avec des lames rapprochées pour réduire les avertissements de la machine, des barres coulissantes travaillant avec des cylindres pour charger et télécharger facilement des feuilles.

6. La boîte de chargement flexible peut être ouverte à l'avant et des deux côtés, ce qui convient aux conditions de travail de la machine.

spécification

Source laser	Fibre
Plage de coupe (L * W)	6000 mm × 2000 mm
Course de l'essieu Z	250 mm
Max. vitesse de positionnement	120 m / min
Essieu X, Y Max. accélérer la vitesse	1,0 G
Forme de refroidissement	Eau froide
Longueur d'onde laser	1070nm
Puissance de sortie de la source laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Optionnel)
Min. espace de coupe	≤ 0,1 mm
Précision de positionnement des essieux X, Y et Z	± 0,03 mm
Précision de positionnement répétée des essieux X, Y et Z	± 0,01 mm
Épaisseur du matériau de coupe (selon le matériau)	0,2 - 25 mm
Modèle de pilote	Moteur servo importé
Puissance requise	380V, 50/60 Hz
Température de fonctionnement	0-45
Temps de travail continu	24 heures
Poids de la machine	Environ 12000 kg
Niveau de protection total de l'alimentation	IP54

Table de référence d'épaisseur de coupe

Puissance laser	Max épaisseur de coupe
Puissance laser	Acier au carbone (mm)	Acier inoxydable (mm)	Aluminium (mm)	Laiton (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Paramètre ci-dessus pour référence seulement

Matériaux appliqués

Acier inoxydable, acier au carbone, acier allié, acier au silicium, acier à ressort, plaque de galvanisation, plaque marinée, plaque de laiton, plaque de cuivre, plaque d'aluminium, etc.

Images détaillées

	Prénom:Corps de la machine et accessoires a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation. Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles. c.haute qualité garantit sa durabilité et un entretien plus facile.
Prénom:Moteur servo AC & pilote Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.
	Prénom:Guides linéaires de précision Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.
Prénom:Tête de coupe La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.
	Prénom:Source laser vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

Prénom:Corps de la machine et accessoires

a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation.
Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles.
c.haute qualité garantit sa durabilité et un entretien plus facile.

Prénom:Moteur servo AC & pilote

Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.

Prénom:Guides linéaires de précision

Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.

Prénom:Tête de coupe

La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.

Prénom:Source laser

vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

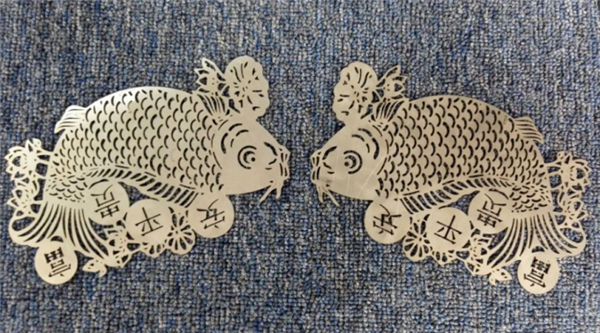

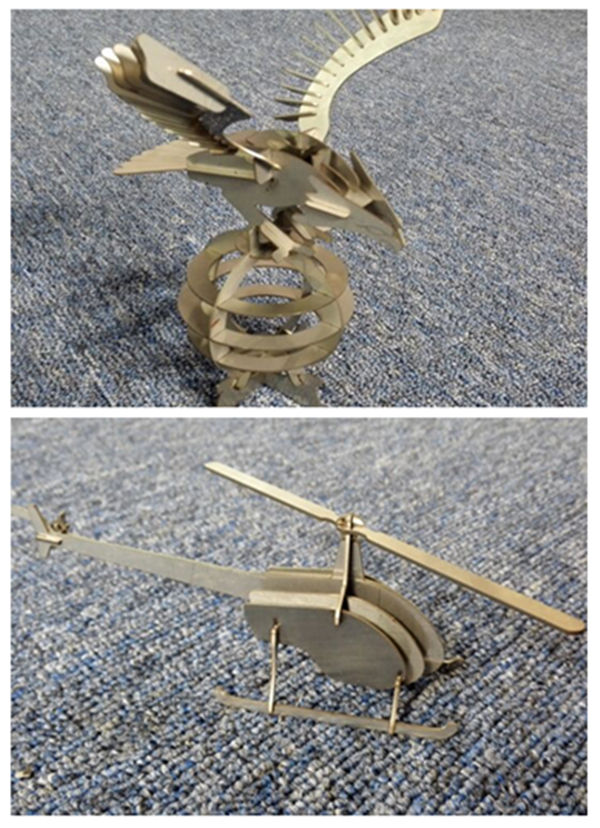

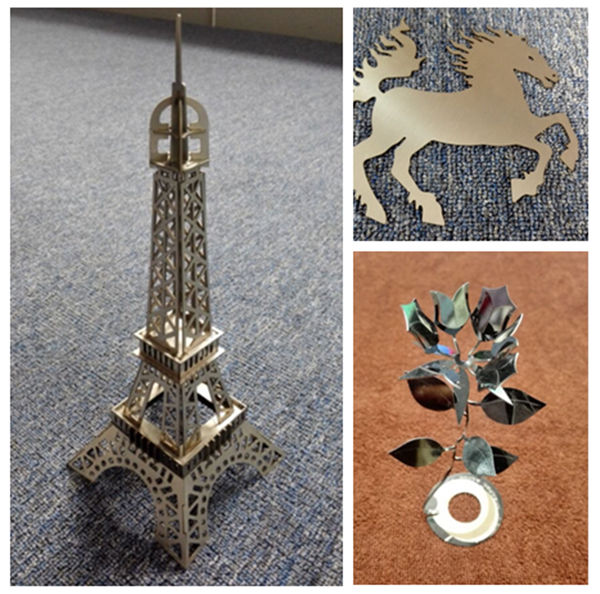

Couper des échantillons

Entraînement

Service après-vente, de la formation à l'installation de la machine (3 façons):
1. Une vidéo de formation et un manuel d’utilisation en anglais seront proposés pour l’installation, le fonctionnement, la maintenance et le dépannage, ainsi qu'un guide technique par courrier électronique, fax, téléphone / whatsapp / skype //, etc., lorsque vous vous rencontrerez. quelques problèmes d'installation, d'utilisation ou de réglage.
2. Votre entreprise peut faire appel à un technicien de notre usine pour apprendre les bases du matériel et des principes de fonctionnement, temps de formation suffisant sur 3 à 5 jours, le contenu de la formation est le suivant:
a) formation commune au logiciel de dessin;
b) Procédures d'entraînement en marche et en arrêt;
c) L'importance des paramètres du panneau de commande et du logiciel, le réglage de la plage de paramètres
d) nettoyage de base et entretien de la machine;
e) Dépannage matériel commun;
f) Précaution de fonctionnement.
3. Service de formation d'instruction porte-à-porte. les frais de visa, de voyage et d'hébergement sont à la charge du client. Il est préférable de faire appel à un traducteur pour nos deux ingénieurs pendant la période de formation. Temps de formation: 3-5 jours.

garantie

une). 1Year pour la machine entière pour la découpeuse de laser de fibre en métal (Les dommages artificiels sont négociés.).
b) Source laser 2 ans de garantie
c) Maintenance à vie et fourniture de pièces de rechange
ré). Formation gratuite pour le personnel des opérations. (ingénieur peut aller à l'étranger est négocié.)
