plaque de nom laser plaque de découpe laser 3mm machine de découpe laser en aluminium

détails du produit

Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 40GP
Délai de livraison: 30 jours
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union

Description détaillée du produit

Application::	Tout le matériel en métal	Épaisseur de coupe:	SS jusqu'à 12mm, MS jusqu'à 22cm
Type de laser ::	Fibre	Fréquence d'impulsion:	1-2000HZ
Système de positionnement:	Le feu rouge	Logiciel de contrôle::	Cypcut
Format graphique supporté ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lieu d'origine ::	Chine
Numéro de modèle::	TY-DD3015	Service après-vente fourni ::	Ingénieurs disponibles pour entretenir des machines à l'étranger
Précision répétée ::	+ -0.03mm	Température de fonctionnement ::	0 ° C-45 ° C
Humidité de travail ::	5%-95%	Source laser:	Chinois ou importé
Tension::	AC380V ± 10% 50HZ (60HZ)	Zone de coupe:	3000x1500mm

Avantage de laser machine de découpe

1. Excellente qualité de chemin: Un plus petit point laser et une efficacité de travail élevée, de haute qualité.
2. Vitesse de coupe élevée: la vitesse de coupe est 2 à 3 fois supérieure à celle d'une machine de découpe laser à puissance identique.
3. Fonctionnement stable: adoptez les meilleurs lasers à fibre du monde, performances stables, pièces clés pouvant atteindre 100 000 heures;
4. Rendement élevé pour la conversion photoélectrique: Comparez avec la machine de découpe laser CO2, la machine de découpe laser à fibre a une efficacité de conversion photoélectrique trois fois supérieure.
5. Faible coût: économiser de l'énergie et protéger l'environnement. Le taux de conversion photoélectrique peut aller jusqu'à 25-30%. Faible consommation d'électricité, elle ne représente qu'environ 20% à 30% de la machine de découpe laser CO2 classique.
6. Maintenance réduite: la transmission par ligne à fibres optiques ne nécessite aucun reflet de la lentille, évite les coûts de maintenance;
7 Opérations faciles: transmission par ligne à fibres, aucun ajustement du chemin optique.

Caractéristiques principales de la machine de découpe laser à fibre

Corps de la machine:
1. Corps de machine de Taiyi avec structure en acier de 8 mm, traitement thermique de 600, soudage précis, pour garantir une utilisation de 20 ans sans déformation.
2. Portique avec moulage en alliage de magnésium, stabilité élevée sans déformation, mouvement rapide.
3. Système de fumage de zonage à haute efficacité sur les deux côtés du corps de la machine, collecte de la poussière segmentée et du fumage, réduira les dommages pour le travailleur.
4. Réducteur de bride et servomoteur de précision importés, vitesse de fonctionnement rapide.
5. 70 lames et 6 barres coulissantes sur le bâti de la machine, avec des lames rapprochées pour réduire les avertissements de la machine, des barres coulissantes travaillant avec des cylindres pour charger et télécharger facilement des feuilles.
6. La boîte de chargement flexible peut être ouverte à l'avant et des deux côtés, ce qui convient aux conditions de travail de la machine.

spécification

Source laser	Fibre
Plage de coupe (L * W)	3000 mm × 15000 mm
Course de l'essieu Z	250 mm
Max. vitesse de positionnement	120 m / min
Essieu X, Y Max. accélérer la vitesse	1,0 G
Forme de refroidissement	Eau froide
Longueur d'onde laser	1070nm
Puissance de sortie de la source laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Optionnel)
Min. espace de coupe	≤ 0,1 mm
Précision de positionnement des essieux X, Y et Z	± 0,03 mm
Précision de positionnement répétée des essieux X, Y et Z	± 0,01 mm
Épaisseur du matériau de coupe (selon le matériau)	0,2 - 25 mm
Modèle de pilote	Moteur servo importé
Puissance requise	380V, 50/60 Hz
Température de fonctionnement	0-45
Temps de travail continu	24 heures
Poids de la machine	Environ 12000 kg
Niveau de protection total de l'alimentation	IP54

Table de référence d'épaisseur de coupe

Puissance laser	Max épaisseur de coupe
Puissance laser	Acier au carbone (mm)	Acier inoxydable (mm)	Aluminium (mm)	Laiton (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Paramètre ci-dessus pour référence seulement

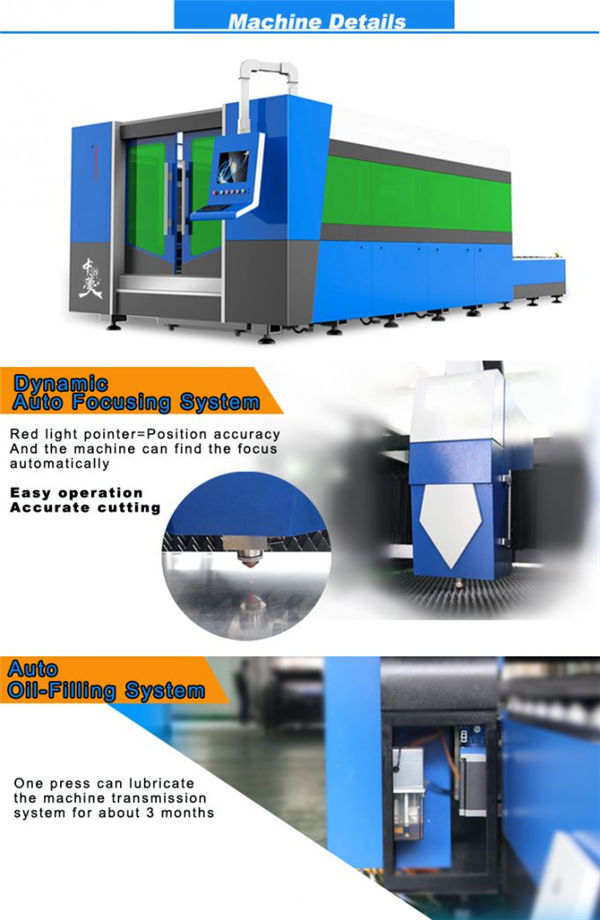

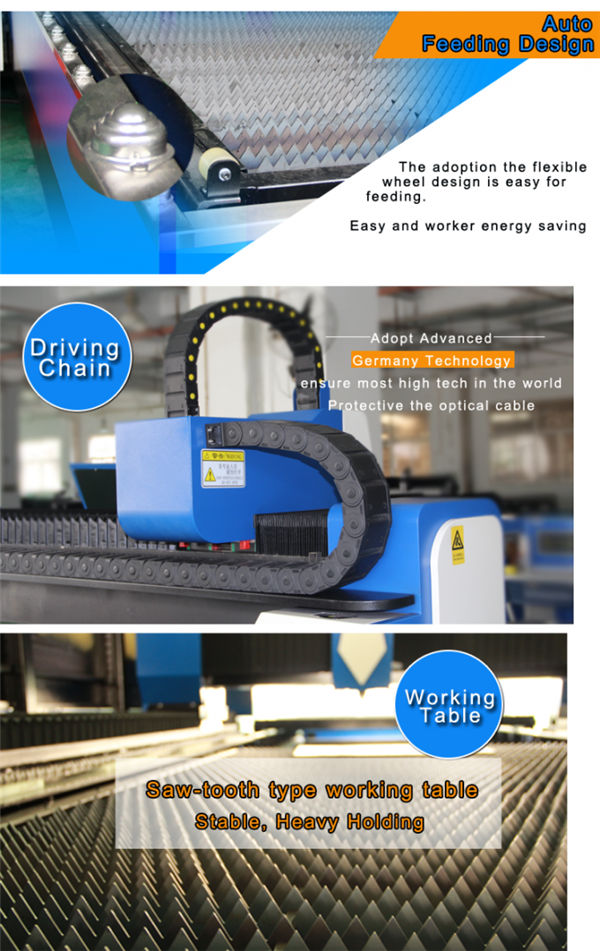

Images détaillées

	Prénom:Corps de la machine et accessoiresa Traitement thermique à 600, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation. Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles. c.haute qualité garantit sa durabilité et un entretien plus facile.
Prénom:Servomoteur et driver AC Le servomoteur importé (axe Y entraîné par deux servomoteurs) associé au réducteur planétaire sophistiqué assure un entraînement stable, précis et fiable.
	Prénom:Guidages linéaires de précisionSystème de coupe avancé, puissance laser et mouvement d'asservissement se combinent parfaitement, système d'entraînement importé de haute précision pour engrenages et crémaillères, table de travail double échangeable, pour assurer une vitesse de traitement et une précision plus élevées.
Prénom:Tête de coupeLa tête de coupe sans contact a la fonction de suivi en hauteur automatique et d'anti-collision, ce qui améliore considérablement la vitesse de coupe, le lissage et la précision de coupe sous la même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.
	Prénom:Source laser rapide, ligne de coupe de haute précision et arête de coupe lisse
