Découpeuse de laser de puissance élevée 2000w, équipement de découpage de tissu

Découpeuse de laser de puissance élevée 2000w, équipement de découpage de tissu

détails du produit


Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 40GP
Délai de livraison: 30 jours
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union

Description détaillée du produit


Application::Tout le matériel en métalÉpaisseur de coupe:SS jusqu'à 12mm, MS jusqu'à 22cm
Type de laser ::Laser à fibre d'origine importéÉpaisseur maximum de coupe:20mm / CS; 10mm / SS
Largeur Min. Ligne:0.1mmLogiciel de contrôle::Cypcut
Format graphique supporté ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMarque::LASER TAIYI
Précision répétée ::+/- 0.03mmTempérature de fonctionnement ::0 ° C-45 ° C
Mode de refroidissement:Eau froideSource laser:IPG / Nlight / Raycus / Max
Tension::AC380V ± 10% 50HZ (60HZ)Zone de coupe:3000x1500mm

Découpeuse 3000mm × 1500mm de laser de fibre de 2000W

Avantage de laser machine à fibre


1) Excellente qualité de faisceau: Plus petit diamètre de mise au point et efficacité de travail élevée, haute qualité.
2) Vitesse de coupe élevée: La vitesse de coupe est supérieure à 60 m / min.
3) Fonctionnement stable: l'adoption des lasers à fibre du monde, des performances stables, des pièces clés peut
atteindre 100 000 heures;
4) Efficacité élevée pour la conversion photoélectrique: Comparez avec la découpeuse de laser de CO2,
machine de découpe laser à fibres a une efficacité de conversion photoélectrique trois fois
5) Faible coût et faible maintenance: économisez de l'énergie et protégez l'environnement. Taux de conversion photoélectrique
est jusqu'à 25-30%. Faible consommation électrique, ce n’est que 20% à 30% du laser CO2 traditionnel
Machine de découpe. La transmission par ligne à fibres optiques ne nécessite pas de lentille, économise les coûts de maintenance;
6) Opérations faciles: transmission par ligne à fibres, aucun ajustement du chemin optique;
7) Effets optiques super flexibles: Conception compacte, exigences de fabrication faciles à flexibles.

spécification


Source laserFibre
Plage de coupe (L * W)3000 mm × 15000 mm
Course de l'essieu Z250 mm
Max. vitesse de positionnement120 m / min
Essieu X, Y Max. accélérer la vitesse1,0 G
Forme de refroidissementEau froide
Longueur d'onde laser1070nm


Puissance de sortie de la source laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Optionnel)

Min. espace de coupe≤ 0,1 mm
Précision de positionnement des essieux X, Y et Z± 0,03 mm
Précision de positionnement répétée des essieux X, Y et Z± 0,01 mm
Épaisseur du matériau de coupe (selon le matériau)0,2 - 25 mm
Modèle de piloteMoteur servo importé
Puissance requise380V, 50/60 Hz
Température de fonctionnement0-45
Temps de travail continu24 heures
Poids de la machineEnviron 12000 kg
Niveau de protection total de l'alimentationIP54

Table de référence d'épaisseur de coupe


Puissance laserMax épaisseur de coupe
Acier au carbone (mm)Acier inoxydable (mm)Aluminium (mm)Laiton

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Paramètre ci-dessus pour référence seulement

Matériaux de coupe


Le laser à fibre peut couper toutes sortes de métaux non ferreux, tels que le cuivre, l'aluminium, ce matériau hautement réfléchissant et le tungstène, peut également couper l'acier inoxydable, l'acier au carbone, l'acier au manganèse, la tôle galvanisée, la plaque d'alliage d'or pour plate-forme d'aluminium et autres métaux.

Secteur d'application


La machine de découpe laser à fibre peut être largement utilisée dans les domaines suivants: aérospatiale, aviation, électronique, ascenseurs, équipement médical, cuisine électrique, pièces automobiles, équipement électrique, armoires de châssis plaquées or, équipement mécanique, matériel d’éclairage, enseignes publicitaires, équipement d’affichage, toutes sortes de produits en métal, traitement de découpage de tôle et d'autres industries.

Images détaillées


Prénom: Corps de la machine et accessoire

a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation.
Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles.
c.haute qualité garantit sa durabilité et un entretien plus facile.

Prénom:Moteur servo AC & pilote

Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.

Prénom:Guides linéaires de précision

Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.

Prénom:Tête de coupe

La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.

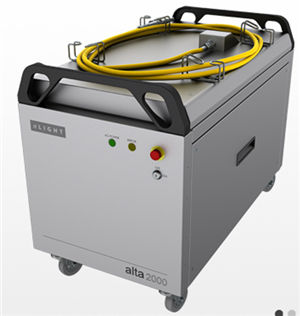

Prénom:Source laser

vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse



Service pré-vente


1.Free sample cutting, Pour des échantillons gratuits, veuillez nous envoyer votre fichier CAO, nous allons couper ici et faire une vidéo pour vous montrer la coupe, ou vous envoyer un échantillon pour vérifier la qualité de coupe.
2. Conception de machine personnalisée
Selon l'application du client, nous pouvons réviser notre machine en conséquence pour plus de commodité et d'efficacité de production élevée.

Service après vente


A. Une vidéo de formation et un manuel d’utilisation en anglais seront fournis à la machine pour l’installation, le fonctionnement, la maintenance et le dépannage, ainsi qu'un guide technique par e-mail, fax, téléphone, skype….
B. Nous offrons un service technique sur site du client pour l'installation et la formation, le client doit couvrir les frais de visa, ticket, coût de la vie locale.
C. Le client peut venir dans notre usine pour suivre une formation. Nous proposerons une formation à l'installation, à l'utilisation, au dépannage de la machine et à la maintenance.
Pendant la formation dans notre atelier, nous offrons une formation gratuite et le coût de la vie pendant 7 jours, dans la limite de 2 personnes.

garantie


a) .1 Année pour la machine entière (les dommages artificiels sont négociés.).
b). Source laser 2 ans de garantie
c). Entretien à vie et fourniture de pièces de rechange
d) Formation gratuite pour le personnel des opérations. (ingénieur peut aller à l'étranger est négocié.)
