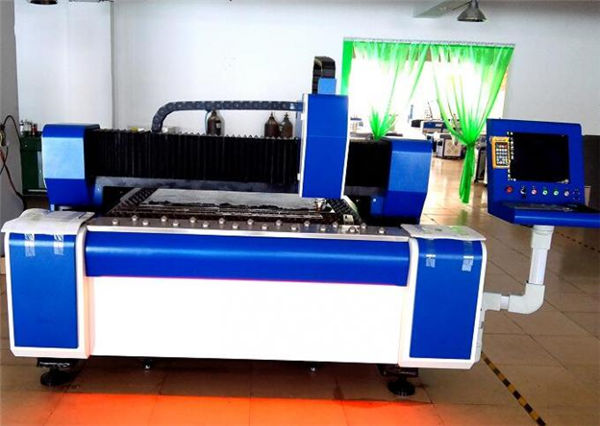

machine de découpe laser fibre d'acier 60m / min

détails du produit

Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 20GP
Délai de livraison: 30 jours
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union

Description détaillée du produit

Application::	Tout le matériel en métal	Épaisseur de coupe:	SS jusqu'à 12mm, MS jusqu'à 22cm
Type de laser ::	Laser à fibre d'origine importé	Nom du produit:	Machine de découpe laser à fibre d'acier 60m / min
Largeur Min. Ligne:	0.1mm	Logiciel de contrôle::	Cypcut
Format graphique supporté ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Marque::	LASER TAIYI
Précision répétée ::	+/- 0.03mm	Température de fonctionnement ::	0 ° C-45 ° C
Mode de refroidissement:	Eau froide	Source laser:	IPG / Nlight / Raycus / Max
Tension::	AC380V ± 10% 50HZ (60HZ)	Zone de coupe:	3000x1500mm, 4000 * 2000mm Personnalisé

Avantage de laser machine à fibre

1) Excellente qualité de faisceau: Plus petit diamètre de mise au point et efficacité de travail élevée, haute qualité.
2) Vitesse de coupe élevée: La vitesse de coupe est supérieure à 60 m / min.
3) Fonctionnement stable: l'adoption des lasers à fibre du monde, des performances stables, des pièces clés peut
atteindre 100 000 heures;
4) Efficacité élevée pour la conversion photoélectrique: Comparez avec la découpeuse de laser de CO2,
machine de découpe laser à fibres a une efficacité de conversion photoélectrique trois fois
5) Faible coût et faible maintenance: économisez de l'énergie et protégez l'environnement. Taux de conversion photoélectrique
est jusqu'à 25-30%. Faible consommation électrique, ce n’est que 20% à 30% du laser CO2 traditionnel
Machine de découpe. La transmission par ligne à fibres optiques ne nécessite pas de lentille, économise les coûts de maintenance;
6) Opération facile: transmission par ligne à fibres, aucun ajustement du chemin optique;
7) Effets optiques super flexibles: Conception compacte, exigences de fabrication faciles à flexibles.

Caractéristique et propriété

1.La machine bénéficie d'une bonne performance avec une vitesse de coupe élevée, une efficacité élevée, la sécurité et la stabilité.
2.Le spot laser bénéficie d'une bonne qualité. Et la machine se déforme légèrement. En outre, le matériau peut avoir une apparence lisse et agréable.
3. Après traitement de revenu, le cadre à haute rigidité offre une performance absorbée par les vibrations. Le cadre à structure de portique est traité en une étape dans un grand centre d'usinage à portique CNC. Avec une structure optimisée, la machine bénéficie d'une stabilité et d'une grande précision contrôlables à 0,01 mm / m.
4. Le servomoteur, le réducteur planétaire et le mécanisme sophistiqué d'entraînement de direction importés garantissent stabilité et précision.
5. Une IHM intuitive avec de nombreuses fonctions pratiques est facile à utiliser.
6. Le pignon conique importé, la crémaillère hélicoïdale et le rail de guidage linéaire garantissent une direction de roulement très précise.
7.Le système auto-hauteur et anti-collision ajuste automatiquement la tête de coupe hermétique à la hauteur voulue pour couper à une distance fixe.
8.L'alimentation de la machine est conçue avec une protection de sécurité automatique et comporte une alarme de panne.

spécification

Source laser	Fibre
Plage de coupe (L * W)	3000 mm × 15000 mm
Course de l'essieu Z	250 mm
Max. vitesse de positionnement	120 m / min
Essieu X, Y Max. accélérer la vitesse	1,0 G
Forme de refroidissement	Eau froide
Longueur d'onde laser	1070nm
Puissance de sortie de la source laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Optionnel)
Min. espace de coupe	≤ 0,1 mm
Précision de positionnement des essieux X, Y et Z	± 0,03 mm
Précision de positionnement répétée des essieux X, Y et Z	± 0,01 mm
Épaisseur du matériau de coupe (selon le matériau)	0,2 - 25 mm
Modèle de pilote	Moteur servo importé
Puissance requise	380V, 50/60 Hz
Température de fonctionnement	0-45
Temps de travail continu	24 heures
Poids de la machine	Environ 12000 kg
Niveau de protection total de l'alimentation	IP54

Matériaux de coupe

Le laser à fibre peut couper toutes sortes de métaux non ferreux, tels que le cuivre, l'aluminium, ce matériau hautement réfléchissant et le tungstène, peut également couper l'acier inoxydable, l'acier au carbone, l'acier au manganèse, la tôle galvanisée, la plaque d'alliage d'or pour plate-forme d'aluminium et autres métaux.

Secteur d'application

La machine de découpe laser à fibre peut être largement utilisée dans les domaines suivants: aérospatiale, aviation, électronique, ascenseurs, équipement médical, cuisine électrique, pièces automobiles, équipement électrique, armoires de châssis plaquées or, équipement mécanique, matériel d’éclairage, enseignes publicitaires, équipement d’affichage, toutes sortes de produits en métal, traitement de découpage de tôle et d'autres industries.

Images détaillées

	Prénom:Corps de la machine et accessoires a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation. Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles. c.haute qualité garantit sa durabilité et un entretien plus facile.
Prénom:Moteur servo AC & pilote Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.
	Prénom:Guides linéaires de précision Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.
Prénom:Tête de coupe La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.
	Prénom:Source laser vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

Prénom:Corps de la machine et accessoires

a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation.
Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles.
c.haute qualité garantit sa durabilité et un entretien plus facile.

Prénom:Moteur servo AC & pilote

Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.

Prénom:Guides linéaires de précision

Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.

Prénom:Tête de coupe

La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.

Prénom:Source laser

vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

Couper des échantillons

Entraînement

Service après-vente, de la formation à l'installation de la machine (3 façons):
1.La vidéo de formation et le manuel d'utilisation en anglais seront proposés pour l'installation, l'utilisation, la maintenance et le dépannage, et les guides techniques seront proposés par courrier électronique, fax, téléphone / Whatsapp / skype //, etc., lorsque vous vous rencontrerez. quelques problèmes d'installation, d'utilisation ou de réglage.
2.Votre entreprise peut faire appel à un technologue venu notre usine pour apprendre les bases du matériel et des principes de fonctionnement, temps de formation suffisant sur environ 3 à 5 jours, le contenu de la formation est le suivant:
a) formation commune au logiciel de dessin;
b) Procédures d'entraînement en marche et en arrêt;
c) L'importance des paramètres du panneau de commande et du logiciel, le réglage de la plage de paramètres
d) nettoyage de base et entretien de la machine;
e) Dépannage matériel commun;
f) Précaution de fonctionnement.
Service de formation d'instruction 3.Door-to-door. les frais de visa, de voyage et d'hébergement sont à la charge du client. Il est préférable de faire appel à un traducteur pour nos deux ingénieurs pendant la période de formation. Temps de formation: 3-5 jours.

garantie

a) .1 Année pour la machine entière (les dommages artificiels sont négociés.).
b). Source laser 2 ans de garantie
c). Entretien à vie et fourniture de pièces de rechange
d) Formation gratuite pour le personnel des opérations. (ingénieur peut aller à l'étranger est négocié.)
