fiber laser engraving machine 10 meter machine body design

détails du produit

Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 40GP
Délai de livraison: 30 jours
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union

Description détaillée du produit

Application:	Tout le matériel en métal	Épaisseur de coupe:	Upto 1mm SS
Type de laser:	Laser à fibre d'origine importé	Épaisseur maximum de coupe:	20mm / CS; 10mm / SS
Largeur Min. Ligne:	0.1mm	Logiciel de contrôle:	Cypcut
Format graphique supporté:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brand Name:
Précision répétée:	+/- 0.03mm	Température de fonctionnement:	0 ° C-45 ° C
Mode de refroidissement:	Eau froide	Source laser:	IPG / Nlight / Raycus / Max
Tension:	AC380V ± 10% 50HZ (60HZ)	Zone de coupe:	3000x1500mm

Application

Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

Product

Cut round circle 100-800mm

Project Configration

code	Article
1	Scrap disposal system
2	Mechanical arm
3	Laser cutting machine
4	The central electric control cabinet
5	Cooling system
6	Feeding machine

Laser Machine Spec

Source laser	Fibre
Plage de coupe (L * W)	10000 mm × 15000 mm
Course de l'essieu Z	250 mm
Max. vitesse de positionnement	120 m / min
Essieu X, Y Max. accélérer la vitesse	1,0 G
Forme de refroidissement	Eau froide
Longueur d'onde laser	1070nm
Puissance de sortie de la source laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Optionnel)
Min. espace de coupe	≤ 0,1 mm
Précision de positionnement des essieux X, Y et Z	± 0,03 mm
Précision de positionnement répétée des essieux X, Y et Z	± 0,01 mm
Épaisseur du matériau de coupe (selon le matériau)	0,2 - 25 mm
Modèle de pilote	Moteur servo importé
Puissance requise	380V, 50/60 Hz
Température de fonctionnement	0-45
Temps de travail continu	24 heures
Poids de la machine	Environ 12000 kg
Niveau de protection total de l'alimentation	IP54

Laser cutting machine parameter

The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.

Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.

Collecting, uncoiling, Straighten, feeding device parameters

Code	Performance	Paramètre	Remarque
1	maximum loading weight of the coil	10T(Max)
2	Width of coil	200mm～1300mm
3	Thickness of coil	0.3mm～1.5mm
4	material roll inner diameter	Ø460-530mm
5	material roll outer diameter	Ø1300mm(Max)
6	production line speed	20m / min
7	loading mode	loading car
8	Tensioning method	hydraulic distension
9	braking method	Pneumatic disc brake
10	Feeding control	electric induction
11	uncoil	frequency control
12	Carrier; Material with a coffret	automatic
13	pressing device	Automatic
14	Flat roller	up 11 down 12
15	pinch roll	1set
16	feeder	pinch roller
17	Feeder driver	servo motor

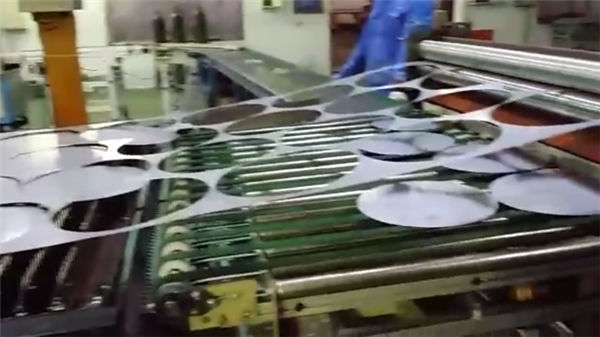

Cutting Samples: (attached photos are for reference , please contact with us for detail video)

Couper des échantillons

Service pré-vente

1. coupe d'échantillon gratuit,
Pour couper / tester des échantillons gratuitement, envoyez-nous votre fichier CAO. Nous allons couper ici et faire une vidéo pour vous montrer la coupe ou vous envoyer un échantillon pour vérifier la qualité de la coupe.
2. Conception de machine personnalisée
Selon l'application du client, nous pouvons réviser notre machine en conséquence pour plus de commodité et d'efficacité de production élevée.

Service après vente

A. Une vidéo de formation et un manuel d’utilisation en anglais seront fournis à la machine pour l’installation, le fonctionnement, la maintenance et le dépannage, ainsi qu'un guide technique par e-mail, fax, téléphone, skype….
B. Nous offrons un service technique sur site du client pour l'installation et la formation, le client doit couvrir les frais de visa, ticket, coût de la vie locale.
C. Le client peut venir dans notre usine pour suivre une formation. Nous proposerons une formation à l'installation, à l'utilisation, au dépannage de la machine et à la maintenance.
Pendant la formation dans notre atelier, nous offrons une formation gratuite et le coût de la vie pendant 7 jours, dans la limite de 2 personnes.

garantie

a) .1 Année pour la machine entière (les dommages artificiels sont négociés.).
b). Source laser 2 ans de garantie
c). Entretien à vie et fourniture de pièces de rechange
d) Formation gratuite pour le personnel des opérations. (ingénieur peut aller à l'étranger est négocié.)

FAQ

Q1: Comment puis-je obtenir la meilleure machine pour moi?
Vous pouvez nous indiquer votre matériel de travail, votre travail de détail par image ou par vedio afin que nous puissions juger si notre machine peut répondre à vos besoins ou non. Ensuite, nous pouvons vous donner le meilleur modèle qui dépend de notre expérience.

Q2: C'est la première fois que j'utilise ce type de machine. Est-il facile à utiliser?
Nous vous enverrons le manuel et le guide vedio en anglais, ils peuvent vous apprendre à utiliser la machine. Si vous ne pouvez toujours pas apprendre à l'utiliser, nous pouvons vous aider avec le logiciel d'aide en ligne "Teamviewer". Nous pouvons parler par téléphone, courrier électronique ou d'autres moyens de contact.

Q3: Si la machine a un problème à ma place, comment puis-je faire?
Nous pourrions vous envoyer des pièces gratuites pendant la période de garantie si les machines rencontrent un problème sous "utilisation normale".

Q4: Organisez-vous l'envoi pour les machines?
Oui, chers clients, pour le prix FOB ou CIF, nous organiserons l'expédition pour vous. Pour le prix EXW, les clients doivent organiser l'expédition par eux-mêmes ou par leurs agents.
