machine de découpe laser à fibres métalliques avec épaisseur jusqu'à 20 cm

détails du produit

Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 20GP
Délai de livraison: 30 jours
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union

Description détaillée du produit

Application::	Tout le matériel en métal	Épaisseur de coupe:	Feuille galvanisée jusqu'à 20mm
Type de laser ::	Fibre	CNC ou pas ::	Oui
Mode de refroidissement ::	Eau froide	Logiciel de contrôle::	Cypcut
Format graphique supporté ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lieu d'origine ::	Chine
Numéro de modèle::	TY-3015DD	Service après-vente fourni ::	Ingénieurs disponibles pour entretenir des machines à l'étranger
Précision répétée ::	+ -0.03mm	Température de fonctionnement ::	0 ° C-45 ° C
Humidité de travail ::	5%-95%	Source laser:	Chinois ou importé
Tension::	AC380V ± 10% 50HZ (60HZ)	Zone de coupe:	3000 * 1500mm
Nom du produit:	Découpeuse de laser de fibre de plaque métallique avec l'épaisseur jusqu'à 20cm

Avantage

1. Comparez avec le laser traditionnel, le laser à fibre est plus protection de l'environnement:
2. Consommation beaucoup plus faible: efficacité de conversion photoélectrique du laser à fibre 15 fois supérieure à celle du laser traditionnel.
3. Meilleure qualité de point laser: source laser à module unique
4. Consommation inférieure: La consommation électrique est inférieure à 7 kW par heure.

Pourquoi nous choisir

Corps de la machine

1. Corps de machine de Taiyi avec structure en acier de 8 mm, traitement thermique de 600, soudage précis, pour garantir une utilisation de 20 ans sans déformation.
2. Portique avec moulage en alliage de magnésium, stabilité élevée sans déformation, mouvement rapide.
3. Système de fumage de zonage à haute efficacité sur les deux côtés du corps de la machine, collecte de la poussière segmentée et du fumage, réduira les dommages pour le travailleur.
4. Réducteur de bride et servomoteur de précision importés, vitesse de fonctionnement rapide.
5. 70 lames et 6 barres coulissantes sur le bâti de la machine, avec des lames rapprochées pour réduire les avertissements de la machine, des barres coulissantes travaillant avec des cylindres pour charger et télécharger facilement des feuilles.
6. La boîte de chargement flexible peut être ouverte à l'avant et des deux côtés, ce qui convient aux conditions de travail de la machine.

Système de conduite

1. Le système servo importé de Schneider France offre la possibilité de réaliser un positionnement extrêmement précis avec l'excellente propriété d'accélération de réponse dynamique et la méthode de contrôle en boucle fermée, permettant ainsi au mécanisme de positionnement en mouvement de fonctionner de manière fluide, fiable et sans entretien. 2, moteurs en X, Y, Z; précision de localisation: ≤ ± 0.03mm
Rail de guidage de précision, crémaillère:
Top marque à TAIWAN, HIWIN et YYC, nous avons utilisé un niveau supérieur de leur société. Un collimateur précis est utilisé pour l'assemblage et le débogage des rails de guidage, assure une précision minimale inférieure à 0,05 mm

spécification

Source laser	IPG / Raycus / Max
Corps de la machine	structure de portique
Voyage de travail	Table de commande numérique à vis à billes haute précision avec dispositif d'alimentation
Max vitesse de course	80m / min
Précision d'emplacement X / Y	0.03mm / m
Source de courant	380V 50Hz / 60Hz
Précision de localisation répétée X / Y	± 0.03mm
Température courante	0 ° C-45 ° C
Accélération Max	1,0 G
Puissance brute de la machine	<16KVA
Matériaux appliqués	Acier doux fin, acier inoxydable et autres types de tôles métalliques
Zone de coupe	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Poids total	7500KGS

Images détaillées

	Prénom:Corps de la machine et accessoires a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation. Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles. c.haute qualité garantit sa durabilité et un entretien plus facile.
Prénom:Moteur servo AC & pilote Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.
	Prénom:Guides linéaires de précision Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.
Prénom:Tête de coupe La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.
	Prénom:Source laser vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

Prénom:Corps de la machine et accessoires

a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation.
Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles.
c.haute qualité garantit sa durabilité et un entretien plus facile.

Prénom:Moteur servo AC & pilote

Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.

Prénom:Guides linéaires de précision

Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.

Prénom:Tête de coupe

La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.

Prénom:Source laser

vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

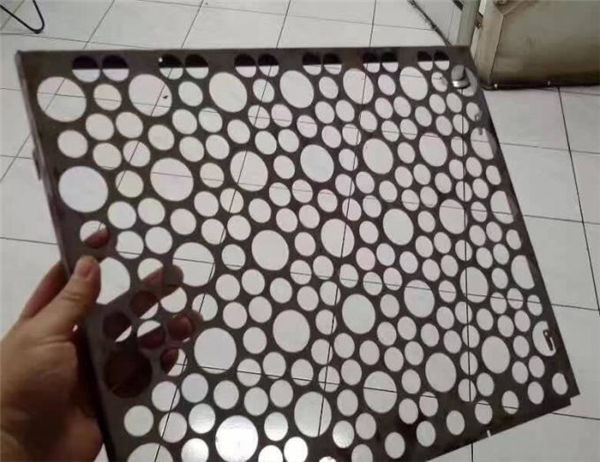

Couper des échantillons

Entraînement

Service après-vente, de la formation à l'installation de la machine (3 façons):
1.La vidéo de formation et le manuel d'utilisation en anglais seront proposés pour l'installation, l'utilisation, la maintenance et le dépannage, ainsi que le guide technique à proposer par e-mail, fax, téléphone / whatsapp / skype // etc., lorsque vous rencontrez des problèmes d’installation, d’utilisation ou de réglage.
2.votre entreprise peut faire appel à un technologue venu notre usine pour apprendre les bases du matériel et des principes de fonctionnement, temps de formation suffisant de 3 à 5 jours environ, le contenu de la formation est le suivant: a) formation commune au logiciel de dessin; b) procédures de formation automatique c) Importance des paramètres du panneau de commande et du logiciel, réglage de la plage de paramètres d) Nettoyage et maintenance de base de la machine e) Dépannage général du matériel; f) Précaution d'utilisation,
Service de formation d'instruction 3.Door-to-door. les frais de visa, de voyage et d'hébergement sont à la charge du client. Il est préférable de faire appel à un traducteur pour nos deux ingénieurs pendant la période de formation. Temps de formation: 3-5 jours.

garantie

a) .1 Année pour la machine entière (les dommages artificiels sont négociés.).

b). Entretien à vie et fourniture de pièces de rechange

c) .Formation gratuite pour le personnel des opérations. (ingénieur peut aller à l'étranger est négocié.)

FAQ

Q: Quelle est l'épaisseur maximale de la machine de découpe laser que l'on peut couper?
R: Cela dépendra du métal et de la puissance du laser. Exemple: si c'est de l'acier, cela signifie que 1mm = 100W, donc la machine de découpe laser de 700W peut couper de l'acier de 7mm.

Q: quel est le matériau de machine de découpe laser à fibre peut couper?
A: Tous les métaux peuvent être coupés par une machine de découpe laser à fibre. Avec certains matériaux réfléchissants, nous aurons besoin d'une puissance plus élevée pour la coupe, telle que l'aluminium et le cuivre.

Q: Quel est le délai de livraison de la machine?
A: Le délai d'obtention d'une machine de découpe laser à fibre standard est de 30 jours. Nous examinerons le délai d'obtention avec la version personnalisée.
