mini découpeuse de laser de puissance élevée, équipement de découpage de laser de fibre avec la table d'échange

mini découpeuse de laser de puissance élevée, équipement de découpage de laser de fibre avec la table d'échange

détails du produit


Lieu d'origine: Chine
Certification: CE
Conditions de paiement et d'expédition:
Quantité d'ordre minimum: 1Set
Prix négociable
Détails d'emballage: conteneur 1 * 40GP
Délai de livraison: 30 jours
Conditions de paiement: L / C, D / A, T / T, D / P, Western Union

Description détaillée du produit


Application::Tout le matériel en métalÉpaisseur de coupe:SS jusqu'à 10mm, MS jusqu'à 22cm
Type de laser ::FibreCNC ou pas ::Oui
Mode de refroidissement ::Eau froideLogiciel de contrôle::Cypcut
Format graphique supporté ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLieu d'origine ::Chine
Numéro de modèle::TY-3015JDService après-vente fourni ::Ingénieurs disponibles pour entretenir des machines à l'étranger
Précision répétée ::+ -0.03mmTempérature de fonctionnement ::0 ° C-45 ° C
Humidité de travail ::5%-95%Source laser:Chinois ou importé
Tension::AC380V ± 10% 50HZ (60HZ)Zone de coupe:La norme 3000 * 1500mm, plus grande peut être adaptée aux besoins du client

Corps de la machine


1. Notre corps de machine avec structure en acier de 8mm, traitement thermique de 600, soudage précis, pour garantir une utilisation de 20 ans sans déformation.
2. Portique avec moulage en alliage de magnésium, stabilité élevée sans déformation, mouvement rapide.

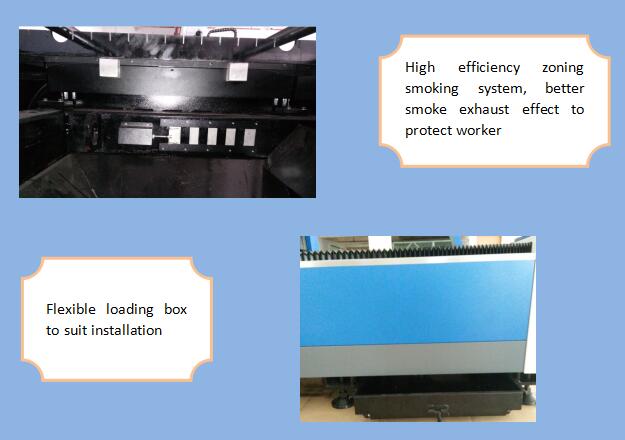

3. Système de fumage de zonage à haute efficacité sur les deux côtés du corps de la machine, collecte de la poussière segmentée et du fumage, réduira les dommages pour le travailleur.
4. Réducteur de bride et servomoteur de précision importés, vitesse de fonctionnement rapide.
5. 70 lames et 6 barres coulissantes sur le bâti de la machine, avec des lames rapprochées pour réduire les avertissements de la machine, des barres coulissantes travaillant avec des cylindres pour charger et télécharger facilement des feuilles.
6. La boîte de chargement flexible peut être ouverte à l'avant et des deux côtés, ce qui convient aux conditions de travail de la machine.

Matériaux appliqués


Acier inoxydable, acier au carbone, acier allié, acier au silicium, acier à ressort, plaque de galvanisation, plaque marinée, plaque de laiton, plaque de cuivre, plaque d'aluminium, etc.

Prouct Description


La découpeuse de laser de fibre est appliquée pour la coupe de tous les métaux, particulièrement appropriée pour l'acier inoxydable, l'acier au carbone, le plat galvanisé et ainsi de suite.
Largement utilisé dans les produits en tôle, la structure métallique, les machines de précision, les pièces automobiles, les verres, les bijoux,
plaque signalétique, publicité, artisanat, électronique, jouets, emballage et autres industries

spécification


Source laserIPG / Raycus / Nlight
Corps de la machinestructure de portique
Voyage de travailTable de commande numérique à vis à billes haute précision avec dispositif d'alimentation
Max vitesse de course80m / min
Précision d'emplacement X / Y0.03mm / m
Source de courant380V 50Hz / 60Hz
Précision de localisation répétée X / Y± 0.03mm
Température courante0 ° C-45 ° C
Accélération Max1,0 G
Puissance brute de la machine<16KVA
Matériaux appliquésAcier doux fin, acier inoxydable et autres types de tôles métalliques
Zone de coupe3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Poids total4500KGS

Images détaillées


Prénom: Corps de la machine et accessoire

a.600 traitement thermique, 24 heures de refroidissement au four, soudure précise de protection du CO2, pour garantir une utilisation de 20 ans sans déformation.
Axes b.Synchrones X / Y / Z: L’axe Z peut parcourir 150 mm, ce qui permet de couper de nombreuses variétés de tôles.
c.haute qualité garantit sa durabilité et un entretien plus facile.

Prénom:Moteur servo AC & pilote

Le servomoteur importé (axe Y entraîné par deux servomoteurs) ainsi que le réducteur planétaire sophistiqué assurent un entraînement stable, précis et fiable.

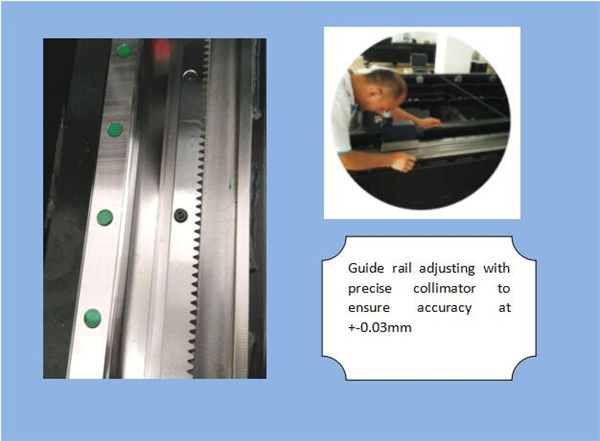

Prénom:Guides linéaires de précision

Le système de coupe avancé, la puissance laser et le mouvement d'asservissement se marient parfaitement, un système d'entraînement à engrenages et à crémaillère importé de haute précision, une table de travail double échangeable, pour garantir une vitesse de traitement et une précision supérieures.

Prénom:Tête de coupe

La tête de coupe sans contact a la fonction de suivi automatique de la hauteur et d’anti-collision, ce qui améliore considérablement la vitesse, le lissage et la précision de la coupe sous une même puissance de sortie. En un mot, l'efficacité de coupe peut être augmentée.

Prénom:Source laser

vitesse rapide, ligne de coupe de haute précision et arête de coupe lisse

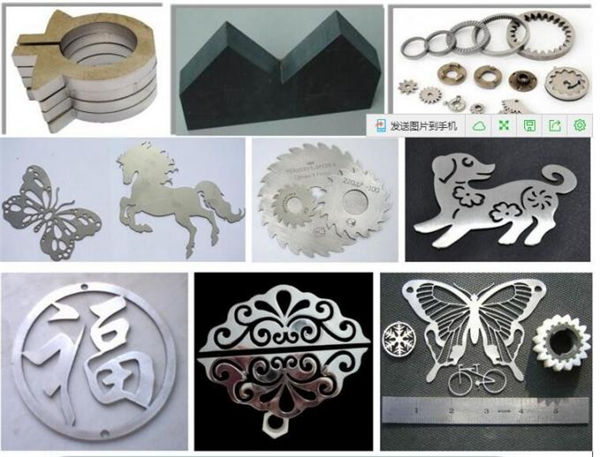

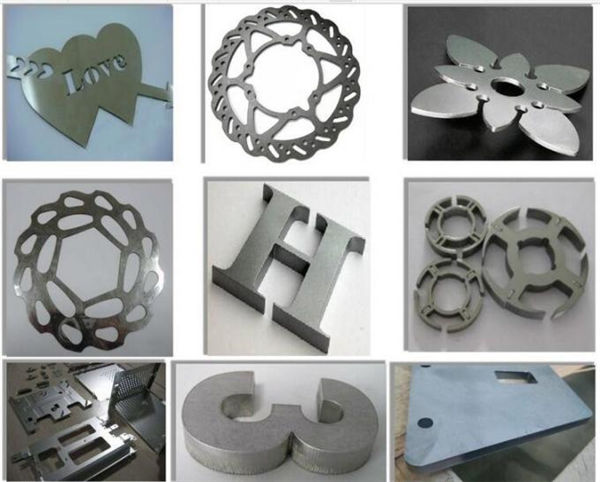

Couper des échantillons
